表面处理对TC4钛合金激光焊接的影响

钛合金具有重量轻、韧性好、比强度高、耐腐蚀性强的特点，特别适用于航空航天材料，随着汽车、自行车轻量化的要求，钛合金的应用也越来越多。

钛合金具有较小的导热系数(15.24 W/(m.K))以及较低的膨胀系数(约9.41x10^-6〜10.03x10^-6 °C^-1),且对激光的吸收率较低，约为0.4%,以及较高的熔点(1670 °C )，这些属性意味着需要较高的热量输入，才能实现钛合金的焊接，而过高的热量输入可能会导致焊缝气化，产生焊接缺陷，进而降低焊缝的抗拉强度。 激光焊接时的能量密度高，可以用较小的热量输入得到较大的焊缝熔深，激光焊接已经在不锈钢焊接中得到较多的应用。对激光吸收率较低的金属，由于大部分激光能量被反射掉，需要较高的激光能量输入才能使材料形成焊接，这样浪费了能量，同时增加了热影响范围。对材料表面进行处理，可以增加材料对激光的吸收率，如对铝合金表面进行喷砂 或使用深色涂层,可以提高激光吸收，导致焊缝熔深显著增加；在铜表面涂覆石墨，提高材料对激光的吸收率，可以得到较好的焊接效果。截至目前,国内外均未见有对钛合金表面进行处理后进行激光焊接的报道出现。

文中对钛合金TC4表面进行处理，然后进行激光焊接，研究表面处理对激光焊接焊缝熔深、微观组织和力学性能的影响，为实际生产提供实验参考。

1、焊接实验

1.1材料

实验材料为钛合金，牌号为TC4,厚度为2 mm,将板材切割为100 minx 50 mm。采用夹具将材料夹紧，激光焊接过程中，采用99.99%的氮气对焊缝表面进行保护，TC4钛合金的化学成分如表1所示。

1.2设备

采用高功率连续光纤激光器作为焊接光源，激光器最大功率为2000 W,波长为1064 nm,光纤芯径为100 pn,激光器为武汉锐科激光公司提供，型号为RLF-C2000,激光束经过加工头聚焦后，在激光焦点处的光斑大小为0.4nmi。激光加工头固定不动，三维运动平台带动载具及材料运动，实验平台如图1a所示。焊缝接头的抗拉强度采用微机控制电子万能试验机进行测试，由珠海三思泰捷公司提供，型号为CMT4102,测试平台如图1b所示。

2、工艺实验结果及分析

2.1材料表面处理

在激光焊接前，对钛合金TC4表面进行处理，表面处理的方式有4种，分别为砂纸打磨、喷砂、涂覆石墨层以及激光扫描。用砂纸打磨处理时，采用600目的水砂纸对板材表面分别进行横向和纵向打磨，时间各为3 min,砂纸打磨后的材料表面平整，无明显划痕；喷砂处理是采用喷砂枪将260目的石英砂喷射到材料表面，喷砂后使材料表面平整，分别用丙酮、酒精清洗表面油污及杂质。涂覆石墨层的方法是：采用纯度为95%,粒度3000目的鳞片石墨粉，将其用刷子多次涂覆在钛合金TC4表面，直到材料表面的石墨粉分布均匀为止。激光扫描处理采用100W光纤激光器，平均功率为100 W,频率为10〜2000 kHz,波长为1070 nm,光纤芯径为14 gm,激光束经过加工头聚焦后，在激光焦点处的光斑大小为

0.028 mm,可以对材料表面进行激光扫描，在表面形成网格图形，增加材料对激光的吸收率。

2.2激光焊接焊缝强度测试

采用最大功率3000 W的光纤激光器对4种表面处理后的钛合金TC4板材进行激光焊接。经过测试，采用的焊接工艺参数为，激光功率2600 W,焊接速度为50mm/s,离焦量为+2 mm,采用氮气对焊缝表面进行保护，氮气流量为10L/mino将焊接样品采用线切割机切割成标准式样，采用拉力测试机测试样品焊缝的拉力值，拉力值除以焊缝面积（焊缝面积等于焊缝宽度乘以焊缝长度）得到焊缝的抗拉强度值。表面未处理的焊缝抗拉强度为587 MPa,为母材（抗拉强度为895 MPa）的50%左右。砂纸打磨处理后的焊缝抗拉强度为889 MPa,非常接近母材的抗拉强度。

喷砂处理和涂覆石墨层后的焊缝抗拉强度分别为683MPa和678 MPa,比表面未处理的大，但是低于钛合金母材。激光扫描处理后的焊缝抗拉强度为1106MPa,大于母材。

2.3激光焊接焊缝切片分析

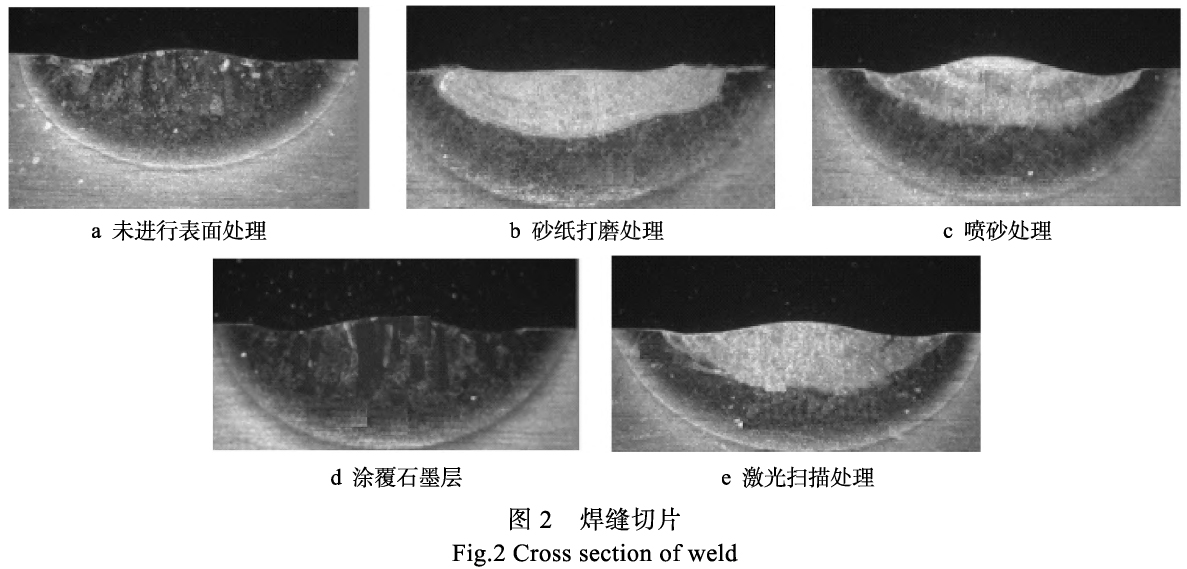

对焊缝进行切片分析，焊缝切片如图2所示，其中图2a为未进行表面处理的焊缝切片，焊缝熔深较小，为1.50mm,这可能是因为钛合金对激光反射率较高，材料吸收率较低，导致熔深较低，这种情况下，焊缝抗拉强度较低。图2b为砂纸打磨处理后的焊缝切片，焊缝熔深增加到2.02 mm,相对于未进行表面处理的焊缝，熔深增加了 30%,这是因为砂纸打磨后，材料表面形成漫反射，提高了材料对激光的吸收率，进而增加了焊缝熔深，使焊缝抗拉强度增加到接近母材的抗拉强度。其中图2c为喷砂处理后的焊缝切片，图2d为涂覆石墨层后的焊缝切片，焊缝熔深相对于未进行表面处理的焊缝，熔深均有增加，但是焊缝内部存在微裂纹及气孔，导致焊缝抗拉强度较低，这可能是因为喷砂处理以及涂覆石墨将杂质引入到了焊缝中，在熔池冷却凝固过程中产生了裂纹倾向。图2e为激光扫描处理后的焊缝切片，焊缝熔深为1.99mm,达到材料本身的厚度，表明材料被焊透，且焊缝内部无裂纹及气孔，这是因为激光扫描后，在材料表面形成毛化现象，增加了材料对激光的吸收率，提高了焊缝的熔深，同时激光扫描过程中，未引入任何的杂质，不会产生裂纹及气孔，使焊缝的抗拉强度大于母材。

2.4焊缝微观结构分析

进一步对4种表面处理后的钛合金TC4激光焊缝微观结构进行分析，焊缝的熔合区500倍放大如图3所示，其中图3a对应为砂纸打磨处理后的激光焊缝熔合区的微观结构，图3b对应为喷砂处理，图3c对应为涂覆石墨层处理，图3d对应为激光扫面处理。 由图3可知，所有样品的熔合区显微组织均为马氏 体，对图像仔细观察可以发现，4种表面处理后激光 焊缝的马氏体微观结构之间存在一些差异，砂纸打磨 处理后的焊缝微观结构由针状a马氏体结构组成，存 在暗色针状颗粒，可能是TiC,喷砂处理以及涂覆石 墨层处理的焊缝微观结构由片状马氏体结构组成，晶 界处存在较暗的颗粒，可能是石墨夹杂物，这些颗粒 会导致焊缝脆化，降低焊缝的抗拉强度。激光扫描处 理后的焊缝微观结构由针状a马氏体结构组成，内部 针状结构非常致密，内部无杂质，使焊缝抗拉强度达 到了最高的1106 MPa,超过了母材的强度。

3、结论

研究了表面处理对钛合金TC4激光焊接的影响。 4种不同的处理方法如砂纸打磨、喷砂处理、涂覆石 墨层以及激光扫描均可提高焊缝抗拉强度及熔深。

焊缝熔合区域的显微组织分析结果表明，所有焊缝均由马氏体组成，但是不同的表面处理方式焊接后 的显微组织有细微的差异，激光扫描处理后的焊缝微 观结构中内部针状结构非常致密，内部无杂质，使焊 缝抗拉强度达到了最高的1106 MPa,超过了母材的强度。

参考文献：

[1]王林青，周永涛，王军军，等.TC4钛合金在模拟海水 中腐蚀-磨损交互行为研究[J].摩擦学学报，2019, 39(2): 78—84.WANG Lin-qing, ZHOU Yong-tao, WANG Jun-jun, et al. Corrosion-Wear Interaction Behavior of TC4 Titanium Alloy in Simulated SeawaterfJ], Tribology, 2019, 39(2): 78—84.

[2]姜军，李细锋，陈军.脉冲电流频率对退火态TC4钛 合金耐腐蚀性能的影响[几 模具技术,2018(4): 1—7.JIANG Jun, LI Xi-feng, CHEN Jun. Effect of Pulse Current Frequency on Corrosion Resistance of Annealed TC4 Titanium Alloys[J]. Die and Mould Technology, 2018(4): 1—7.

[3]宋纬.汽车钛合金气阀的铸造工艺优化[J].热加工工 艺，201&47(7): 102—104.SONG Wei. Optimization of Casting Process for Automobile Titanium Alloy Air Valves [J]. Hot Working Technology, 2018, 47(7): 102—104.

[4]蔡雨升，吉海宾，雷家峰，等.热处理对激光选区熔 化TC4钛合金显微组织和力学性能的影响[J].钛工业进展,2020, 37(1): 9—16.CAI Yu-sheng, JI Hai-bin, LEI Jia-feng, et al. Influence of Heat Treatment on Micro structure and Mechanical Properties of TC4 Titanium Alloy Fabricated by Selective Laser Melting [J]. Titanium Industry Progress, 2020, 37(1): 9—16.

[5]张瑁蹌，孙小兵，潘涌，等.304不锈钢薄板外观件激 光焊接工艺研究[J].应用激光,2016(3): 321—325.ZHANG Xuan-jun, SUN Xiao-bing, PAN Yong, et al. Process Research on Laser Welding of 304 Stainless Steel Sheet Appearance Parts [J]. Applied Laser, 2016(3): 321—325.

[6]李扬，胡绳茹，申俊琦.紫铜与316L不锈钢脉冲激 光焊微观组织及力学性能[J].中国激光,2014, 41(7): 93—9&LI Yang, HU Sheng-sun, SHEN Jun-qi. Microstructural Characteristics and Mechanical Properties of Pulsed Nd: YAG Laser Welded Copper and 316L Stainless Steel [J]. Chinese Journal of Lasers, 2014, 41(7): 93一98.

[7]刘键，石岩，刘佳，等.保护气体对奥氏体不锈钢激 光焊接的影响[J].激光与光电子学进展，2014(5): 122—127.LIU Jian, SHI Yan, LIU Jia, et al. Effect of Shielding Gas on Laser Welding of Austenitic Stainless Steel [J]. Laser & Optoelectronics Progress, 2014(5): 122一127.

[8]王鹤，杨勇.氮气/氮气对316不锈钢激光焊接的影响 [J].热加工工艺,2018, 47(15):207—209.WANG He, YANG Yong. Effect of N2 or Ar Protective Atmosphere on Laser Welding of 316 Stainless Steel卩]. Hot Working Technology, 2018, 47(15): 207—209.

[9]毕宗岳，王维东，鲜林云，等.lCrl7Mn6Ni5N奥氏 体不锈钢焊接接头性能分析[几应用激光，2019(3): 435—439.BI Zong-yue, WANG Wei-dong, XIAN Lin-yun, et al. Performance Analysis of lCrl7Mn6Ni5N Austenitic Stainless Steel Welded Joint[J]. Applied Laser, 2019(3): 435—439.

[10]杨玉东，刘佳，石岩，等.喷嘴形状对铝合金复合焊接 头成形质量的影响[J].激光技术，201 & 42(2): 222— 228.YANG Yu-dong, LIU Jia, SHI Yan, et al. Influence of Nozzle Shape on the Quality of Aluminum Joints Product by Las er-Arc Hybrid Welding [J], Laser Technology, 2018, 42(2): 222—22&

[11]贾坤宁，石景岩，刘威.2A12/5052异种铝合金激光焊 接头的组织与性能[J].材料热处理学报,2018, 39(10): 126—132.JIA Kun-ning, SHI Jing-yan, LIU Wei. Microstructure and Properties of Laser Welded Joints of 2A12/5052 Dissimilar Aluminum Alloy[J]. Transactions of Materials and Heat Treatment, 2018, 39(10): 126—132.

[12]杨吉伟，杨尚磊，杨文涛，等.高速列车车体用高强 铝合金激光焊接接头研究[J].上海工程技术大学学报, 2015, 29(3): 229—232.YANG Ji-wei, YA.NG Shang-lei, YANG Wen-tao, et al. Study on Laser Welded Joints of High Strength Aluminum Alloy for High-Speed Train Body [J]. Journal of Shanghai University of Engineering Science, 2015, 29(3): 229—232.

[13]邹东利，陈向林，肖大武，等.5A06铝合金激光焊接 接头显微组织及缺陷分析[几稀有金属材料与工程， 2019, 48(9): 2951—2956.ZOU Dong-li, CHEN Xiang-lin, XIAO Da-wu, et al. Micro structure and Defects Analysis of 5A06 Aluminium Alloy Laser Welded Joint卩].Rare Metal Materials and Engineering, 2019, 48(9): 2951—2956.

[14]张继祥，刘凤艺高波，等.Al・Mg系铝合金脉冲激光焊接性能影响因素分析[J].激光技术，2015, 39(6): 863—86&ZHANG Ji-xiang, LIU Feng-zhi, GAO Bo, et al. A& fecting Factors of Pulse Laser Welding Property of Al-Mg Series Aluminum Alloy [J]. Laser Technology, 2015, 39(6): 863—86&

[15]刘雷，耿正，王敏，等.表面处理对铝-CFRTP激光 焊接功率及接头强度的影响[几 电焊机，2018, 48(12): 1—5.LIU Lei, GENG Zheng, WANG Min, et al. Effect of Surface Treatment on the Laser Welding Power and Joint Strength of Aluminum-CFRTP[J]. Electric Welding Machine, 2018, 48(12): 1—5.

[16]焦俊科，王飞亚，孙加强，等.紫铜表面预处理及激 光焊接工艺研究[几激光与光电子学进展，2016, 53(3): 158—163.JIAO Jun-ke, WANG Fei-ya, SUN Jia-qiang, et al. Study on Copper Surface Pre-Treating and Welding withFiber Lasers [J]. Laser & Optoelectronics Progress, 2016, 53(3): 158—163.
