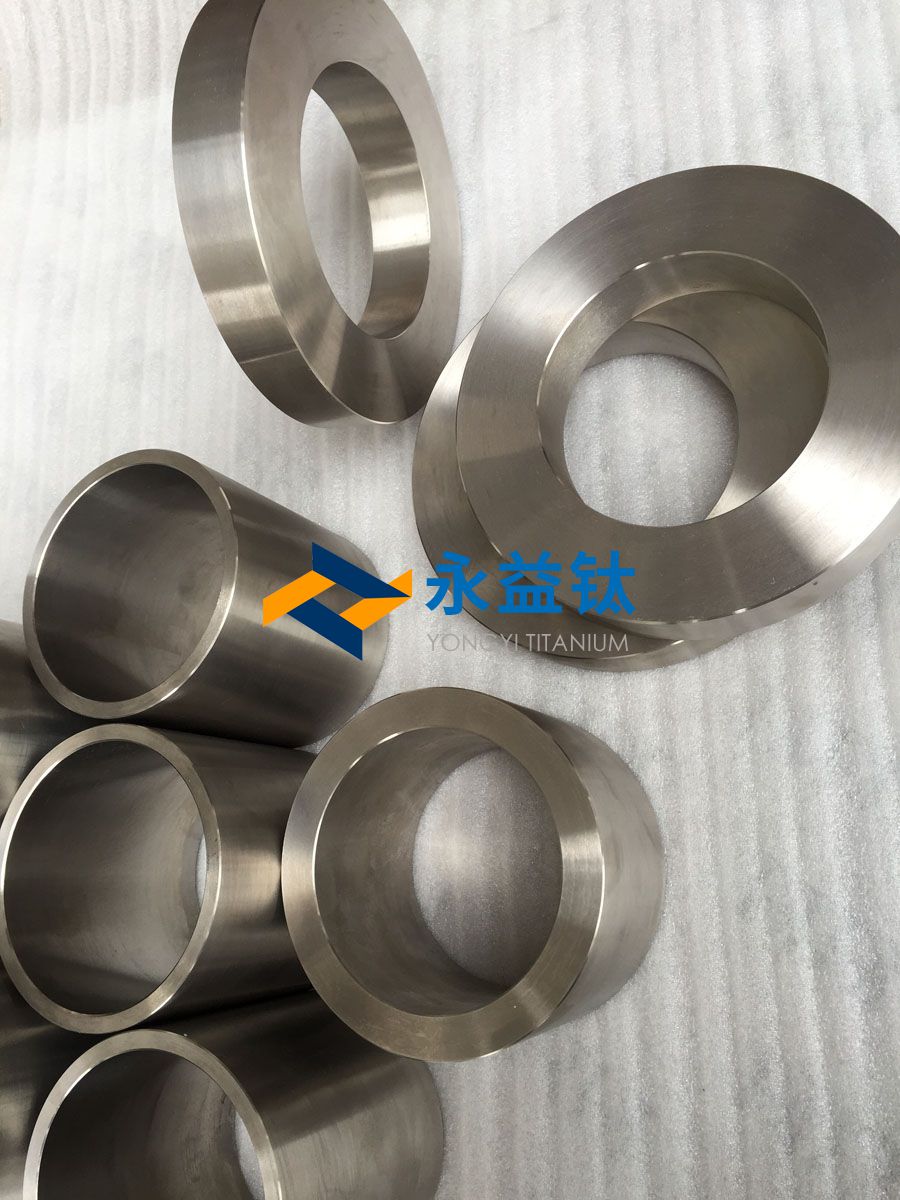

深海耐压壳体用钛环技术解析
一、定义
深海耐压壳体用钛环是用于深海装备（如载人潜水器、海底观测站）的环形结构件，主要功能为承压密封和连接加固，需在极端高压（≥1000米水深）及腐蚀环境下保持结构完整性。
二、材质
常用钛合金
TC4（Ti-6Al-4V）：综合强度（≥860 MPa）与韧性，适用于6000米以内深海耐压壳体。
Ti80（Ti-5.5Al-2Nb-1Zr-0.8Mo）：中国自主研发，屈服强度≥980 MPa，抗氢脆性能优，可支持7000米级深潜器。
TA2（Gr2工业纯钛）：用于非主承压部位，耐海水腐蚀性优异。
对比其他深海钛合金
材料 强度 (MPa) 耐压深度 耐腐蚀性 成本
TC4 860-950 ≤6000米 优 中等
Ti80 ≥980 ≤7000米 极优 高
美国Gr5 830-900 ≤5000米 优 高
俄罗斯ПТ-7М 1000-1100 ≤6500米 优 极高
三、性能特点
力学性能：比强度（强度/密度）为钢的2倍，弹性模量110 GPa，降低壳体重量30%以上。
耐腐蚀性：表面钝化膜可抵御Cl⁻侵蚀，使用寿命超30年（不锈钢仅5-10年）。
抗疲劳性：交变载荷下疲劳极限≥500 MPa，保障长期高压稳定性。
无磁性：避免干扰深海精密仪器信号传输。
四、执行标准
材料标准：
中国：GB/T 3620.1（钛材成分）、GB/T 16598（锻件工艺）。
国际：ASTM B381（锻件）、AMS 4911（航空衍生标准）。
结构设计标准：
深海耐压舱设计需符合《舰船耐压壳体规范》（GJB 4000-2000）及有限元强度验证要求。
五、加工工艺与关键技术
加工流程：
钛锭→真空熔炼→锻造/轧制→环件轧制→热处理→精密加工→无损检测→表面处理
环件轧制：采用径轴向轧机，控制变形量≤15%以细化晶粒。
热处理：双重退火（750℃×2h + 550℃×4h）提升综合性能。
关键技术：
精密焊接：真空电子束焊实现焊缝强度≥母材90%。
残余应力控制：喷丸处理降低表面应力20%-30%。
无损检测：超声波探伤（GB 5193）确保缺陷尺寸≤0.8 mm。
六、具体应用领域
载人深潜器：如“蛟龙号”耐压舱连接环（Ti80材质，7000米级）。
海底观测站：钛环用于传感器舱体密封，耐受6000米水压。
深海钻井平台：Ti-6Al-4V环件作为高压管线法兰，抗冲击振动。
七、未来发展新方向
材料创新：开发钛基复合材料（如TiB₂增强），提升强度至1200 MPa以上。
增材制造：激光选区熔化（SLM）实现复杂结构一体化成型，缩短工期40%。
智能化监测：嵌入光纤传感器实时监测壳体应力与腐蚀状态。
深海资源开发：拓展至天然气水合物开采装备、深海采矿机器人等新领域。
总结：
深海耐压壳体用钛环通过高强度钛合金（如Ti80）与精密制造技术结合，成为深海装备核心部件，未来将向更高性能、智能化及多场景应用方向发展。
