1、定义

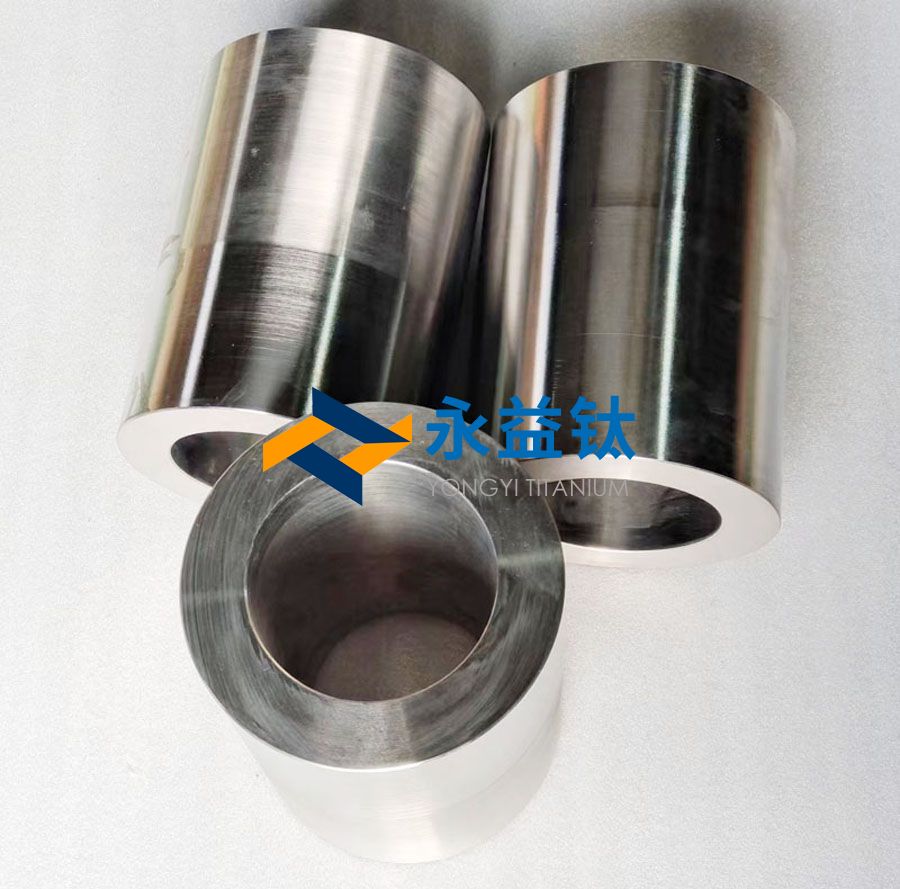

钛环是应用于高温环境（300–600℃）的环形钛合金部件，需在持续高温、氧化或腐蚀性介质中保持高强度、抗蠕变及抗氧化性能，主要应用于航空发动机、燃气轮机、核反应堆及石化装置等极端工况场景。
2、材质
| 钛合金牌号 | 特性 | 适用温度范围 |
| Ti-6Al-2Sn-4Zr-2Mo（Ti-6242S） | 添加0.1% Si，耐温达600℃（短时），抗蠕变性能优。 | 航空发动机高压压气机环 |
| Ti-1100（Ti-6Al-2.75Sn-4Zr-0.4Mo-0.45Si） | 专为高温设计，长期使用温度550℃，抗高温氧化性突出。 | 燃气轮机燃烧室支撑环 |
| IMI 834（Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.35Si） | 英国高强耐热合金，蠕变强度（600℃/100h）≥150 MPa。 | 核反应堆热交换器密封环 |
| Ti-60（Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.4Si） | 中国研发，耐温600℃，抗疲劳性能优异。 | 航天器热防护连接环 |
3、性能特点
高温强度：550℃下抗拉强度≥450 MPa（Ti-1100），优于常规镍基合金（如Inconel 718在相同温度下强度约400 MPa）。
抗氧化性：表面形成致密TiO₂+SiO₂复合氧化层（厚度＜5 μm），氧化速率＜0.1 mg/cm²/h（600℃/1000h）。
抗蠕变性：600℃/100 MPa条件下，蠕变应变＜0.2%（1000h）。
轻量化：密度（4.5 g/cm³）仅为镍基合金的50%，显著降低旋转部件离心载荷。
热疲劳抗性：承受1000次热循环（ΔT=500℃→室温），无表面裂纹萌生。
4、执行标准
国际标准：
AMS 4985（Ti-6Al-2Sn-4Zr-2Mo锻件规范）；
ASTM B367（高温钛合金铸件标准）；
GE S-500（航空发动机高温部件特殊要求）。
中国标准：
GB/T 3620.1（高温钛合金牌号与化学成分）；
HB 7717（航空用高温钛合金锻件技术条件）。
5、加工工艺
高温成形：
等温锻造：模具与坯料同温（900–950℃），应变速率0.001–0.01 s⁻¹，减少开裂风险；
超塑性成形（SPF）：在β相区（950–1000℃）气压成型复杂薄壁环件（壁厚≤2 mm）。
热处理：
双重退火：Ti-6242S采用955℃/1h空冷 + 600℃/8h空冷，细化α+β双态组织；
真空退火：真空度≤10⁻³ Pa，防止高温氧化。
表面防护：
MCrAlY涂层（M=Ni/Co）：等离子喷涂50–100 μm涂层，耐温提升至800℃；
硅化物渗层：渗硅处理形成Ti5Si3相，抗氧化性提升3倍。
6、关键技术
组织调控：
添加Si、Zr元素形成Ti₃Al+硅化物的弥散强化相；
β热加工（β forging）获得网篮组织，提升高温韧性。
缺陷控制：
热等静压（HIP）：温度920℃/压力100 MPa，消除内部孔隙（致密度＞99.99%）；
电子束悬浮熔炼（EBCHM）：提纯原料，降低O、N杂质至＜0.12%。
抗蠕变设计：
梯度晶粒结构（表层细晶抗疲劳，芯部粗晶抗蠕变）；
仿生蜂窝内壁设计，应力集中降低40%。
7、加工流程
原料制备：真空自耗电弧熔炼（VAR）+ 电子束冷床炉（EBCHM）提纯。
预成型：多向模锻制坯（变形量＞80%），晶粒细化至ASTM 7级。
高温轧环：径-轴向轧制（温度900℃），环件直径精度±0.1%。
热处理：真空双重退火，空冷速率≤10℃/min。
表面处理：
等离子喷涂MCrAlY涂层；
激光重熔（功率1–2 kW），涂层致密度提升至＞95%。
检测：
高温持久试验（600℃/300 MPa，断裂时间≥100h）；
氧化增重测试（600℃/1000h，增重≤5 mg/cm²）。
8、具体应用领域
航空发动机：
高压压气机后几级机匣环（Ti-6242S，耐温600℃）；
涡轮外环支撑结构（Ti-1100，抗热障涂层剥落）。
能源装备：
燃气轮机燃烧室过渡段环（IMI 834，耐燃气冲刷）；
核反应堆一回路泵密封环（Ti-60，抗辐照脆化）。
航天领域：
火箭发动机喷管延伸段连接环（Ti-1100，耐温550℃）；
高超声速飞行器热结构环（梯度涂层钛环，耐温800℃瞬态）。
典型案例：
GE9X发动机：Ti-6242S高压压气机环，减重15%；
中国CJ-1000A：Ti-60合金燃烧室环，耐温达600℃。
9、与其他高温材料的对比
| 特性 | 钛环（Ti-1100） | 镍基合金（Inconel 718）环 | 陶瓷基复合材料（CMC）环 |
| 密度（g/cm³） | 4.5 | 8.2 | 2.5–3.0 |
| 最高耐温 | 600℃（长期） | 700℃（长期） | 1200℃（非氧化环境） |
| 比强度（600℃） | 100 MPa/(g/cm³) | 50 MPa/(g/cm³) | 80 MPa/(g/cm³) |
| 成本比 | 1（基准） | 2.5 | 5 |
| 优势场景 | 中高温轻量化结构 | 超高温高强部件 | 极端高温低密度部件 |
10、未来发展新方向
新型高温合金：
Ti-Al系金属间化合物（如TiAl合金，耐温800–900℃）；
纳米氧化物弥散强化钛合金（Y₂O₃/Ti，抗蠕变性能提升50%）。
复合结构技术：
钛-陶瓷梯度涂层环（内层钛基+外层ZrO₂热障涂层）；
纤维增强钛基复合材料（SiC纤维/Ti，轴向强度＞1500 MPa）。
先进制造工艺：
激光增材制造（LMD）直接成型带冷却通道的涡轮环；
超音速火焰喷涂（HVOF）制备纳米结构MCrAlY涂层。
智能化监测：
嵌入式光纤光栅传感器，实时监测高温下应变与温度分布；
数字孪生模型预测蠕变寿命，优化维护周期。
总结
高温钛环是极端工况下轻量化与耐热性能的平衡典范，通过合金设计、涂层技术及先进制造工艺持续突破温度极限。未来，随着金属间化合物、复合材料及智能监测系统的发展，钛环将向更高温域（800℃以上）、功能集成化（冷却/传感一体化）及全生命周期预测性维护方向演进，成为下一代航空航天与能源装备的核心组件。
