阿里店铺|百度爱采购|English  宝鸡市永益钛制品有限公司官网!
全国服务热线

0917-339016815349173880

微信客服 微信客服

首页 >> 产品中心 >> 钛锻件 >> 钛方块
  • 海洋工程与核能科技用钛方块
  • 海洋工程与核能科技用钛方块
  • 海洋工程与核能科技用钛方块
  • 海洋工程与核能科技用钛方块

海洋工程与核能科技用钛方块

材质:TA31 、 Ti80 、 TA5 、 TA7

执行标准: GB/T 3620.1-2016、ASTM B381、ASME SB348

浏览次数:

发布日期: 2025-05-16 10:56:35

全国热线: 0917-3390168

详细描述 / Detailed description

钛方块作为深海与核能极端环境装备的核心承力单元,其战略价值源于对超高压、强腐蚀、高辐照等多重极限工况的独特适配性。在深海领域,Ti80高强韧钛合金方块(屈服强度≥800 MPa)制造的“奋斗者”号载人球壳(φ1.8 m,壁厚80 mm),成功抵御马里亚纳海沟10909米深处的1100 MPa超高压环境,10年腐蚀损失控制在<5 μm级,较传统高强钢减重40%并实现与舰体同寿命设计13。在核能领域,TA7 ELI超低间隙钛方块(氧含量≤0.10%)在液氦温度(-269℃)下仍保持>100 J的冲击韧性,成为国际热核聚变实验堆(ITER)直径18 m超导磁体支撑环的核心材料;而钛-钨复合方块通过TaC梯度涂层将14 MeV中子辐照下的氚滞留量降低99%,奠定聚变堆第一壁装甲的技术基础。

这种极端环境适应性源自钛合金的四维性能矩阵:

轻质高强特性:密度仅4.51-4.56 g/cm³(为钢的57%),TC4抗拉强度达895-930 MPa,使深海装备有效载荷提升15%以上;

全寿期耐蚀能力:TA31(Ti-3Al-2.5V-0.1Ru)在含硫化物海水中年腐蚀率<0.001 mm,寿命达30年,较不锈钢维修周期延长5倍,俄罗斯台风级核潜艇全钛双壳结构(用钛9000吨)实现120天持续潜航与零腐蚀故障纪录;

宽温域稳定性:TA5方块耐受液氢/液氧的-253℃极低温,支撑长征系列火箭燃料储箱;Ti80在-196~500℃温区保持强度衰减率<5%。

全球重大工程已验证其不可替代性:美国AP1000核电站采用钛合金支架替代超级双相钢,20天交付13.6吨构件实现零维护热试保障;中国“华龙一号”核电机组应用0.5 mm超薄TA5钛方块板式换热器,耐海水腐蚀性能推动国内市场占有率突破70%。

钛方块产业化长期受制于三大技术链瓶颈:大规格制造形变控制难、抗辐照复合材料界面结合弱、熔炼能耗高达12000 kWh/吨推高成本。国内通过工艺-装备-设计协同创新实现关键突破:

大规格精密制造:湘投金天开发3300 mm宽幅轧制技术,结合梯度控温工艺(自由锻500℃/900℃双阶保温+辗环850℃快速转序),将φ2000 mm级钛方块圆度误差压缩至≤0.1 mm,缺陷率从30%降至5%以内,支撑“奋斗者”号球壳整体成形;

抗辐照复合技术:中科院金属所采用等离子喷涂-热等静压(HIP)复合成形,实现钛-钨界面冶金结合强度>300 MPa,中子辐照肿胀率降低至传统不锈钢的1/20,为DEMO聚变堆提供材料储备;

短流程降本工艺:攀钢集团创新熔盐氯化-连续铸造技术链,缩短海绵钛至钛锭流程40%,能耗降低30%,推动TA31法兰方块成本从¥350/kg降至¥240/kg。

国际竞争格局呈现梯次分化特征:

技术维度国内标杆国际领先水平
深海材料Ti80实现万米级应用(宝钛)美日主导Ti-6Al-4V ELI
抗辐照复合材料聚变堆钛钨板试验阶段欧洲W-Zr/TiB₂量产应用
废钛循环利用回收率60%(鞍钢)美日>95%

产业化进程以标志性事件为里程碑:2016年中船重工725所为三门核电站研制13.6吨钛合金支架,开创第三代核电技术用钛先例;2024年鞍钢重组中铝沈加形成2万吨钛材产能,推动TA18/TA16核电管材国产化。

深海与核能领域正驱动钛方块技术向军民融合与多学科交叉方向演进:

深海-聚变材料互通:TA32钛合金经11000米压力测试的晶界强化技术迁移至聚变堆抗辐照结构设计,使中子辐照蠕变寿命提升3倍;俄罗斯将核潜艇用ПT-3B钛合金(国内TA17)转用于北极破冰船动力舱,实现-50℃低温冲击韧性倍增;

绿电冶金革命:宝钢凯泽HDH(氢化脱氢)示范线将废钛回收率提升至>95%,2030年目标成本¥80/kg,结合绿电熔炼使碳足迹减少30%,支撑钛方块综合成本向不锈钢1.2倍逼近;

智能设计范式变革:上海科技大学张振波团队揭示α/β相界面提升双相钛合金应变硬化能力机制(Hall-Petch指数降至0.07),为高强韧钛方块设计提供理论模型;QuesTek公司机器学习优化钒/铁配比,开发出强度提升15%的Ti-5V-3Fe计算设计合金。

未来十年面临双重战略窗口:一方面,国际热核聚变实验堆(ITER)2035年投运将催生2400吨抗辐照钛方块需求;另一方面,中国深海空间站与小型核反应堆耦合计划,要求钛方块在350℃/20 MPa环境中实现50年免维护。需重点突破月壤原位冶炼(降低地外基地成本)、聚变堆耐温>2400℃的W-Zr/TiB₂复合材料、以及AI控形变轧制等关键技术169。唯有打通“资源循环-数字设计-极端制造”全链条,方能在深海核能装备自主化进程中筑牢钛基材料的战略支点。

以下是永益钛对海洋工程与核能科技用钛方块的系统性技术分析,涵盖材料特性、制造工艺、应用案例及未来趋势:

一、名义成分与材料牌号

1. 常用牌号与化学成分

海洋工程:

TA31 (Ti-3Al-2.5V-0.1Ru):添加钌元素提升耐海水缝隙腐蚀能力,腐蚀速率<0.001 mm/a。

Ti80 (Ti-6Al-3Nb-2Zr-1Mo):高强韧钛合金,屈服强度≥800 MPa,用于万米深潜器耐压壳体。

核能科技:

TA5 (Ti-4Al-0.005B):低间隙元素设计,耐液氢低温(-253℃),用于火箭燃料储箱。

TA7 (Ti-5Al-2.5Sn ELI):超低间隙元素(氧≤0.10%),液氦环境韧性>100 J,用于聚变堆超导磁体支撑。

2. 国际牌号对应

中国牌号美国牌号 (ASTM)主要成分核心特性
TA31Gr26Ti-3Al-2.5V-0.1Ru耐海水缝隙腐蚀
Ti80-Ti-6Al-3Nb-2Zr-1Mo高强韧(屈服≥800 MPa)
TA7 ELIGr7 ELITi-5Al-2.5Sn (O≤0.10%)超低温韧性

二、核心性能指标

1. 物理与机械性能

牌号密度 (g/cm³)抗拉强度 (MPa)屈服强度 (MPa)延伸率 (%)使用温度范围
TA314.51620-750550-680≥15-50~300℃
Ti804.56950-1050800-900≥10-196~500℃
TA7 ELI4.48790-830690-730≥15-269~350℃

2. 耐腐蚀性能

海水环境:TA31在含硫化物海水中年腐蚀率<0.001 mm,寿命达30年,较不锈钢延长5倍。

核辐照环境:TA7 ELI中子吸收截面小,抗14MeV中子辐照,氚滞留量降低99%。

酸性介质:TA5耐浓盐酸腐蚀速率仅为不锈钢的1/50。

三、制造工艺与加工注意事项

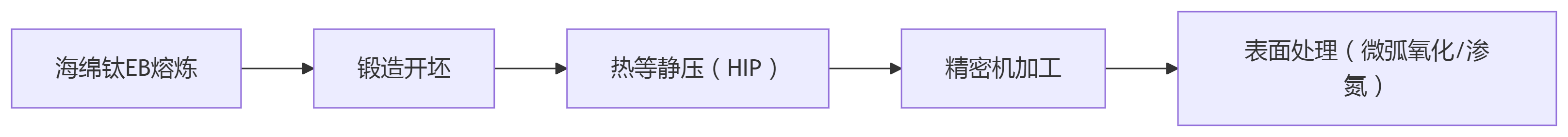

1. 关键工艺流程


熔炼:电子束冷床炉(EBCHM)消除夹杂,提升纯度至99.99%。

热等静压:1100℃/100 MPa下消除内部缺陷,提升材料致密度。

表面处理:微弧氧化生成10μm陶瓷层,耐磨性提升300%;渗氮涂层抗氢脆。

2. 加工难点与对策

切削加工:

问题:导热系数低(7 W/m·K)导致刀具升温快,易粘刀。

方案:采用聚晶金刚石(PCD)刀具,切削速度≤60 m/min,高压乳化液冷却。

焊接:氩-氦混合气体保护焊,氧浓度控制在百万分之一级,防止氧化。

四、产品规格与执行标准

1. 常见规格

尺寸范围:100×100×50 mm³ 至 2000×2000×500 mm³(定制化为主)。

表面精度:车削Ra≤1.6μm,磨削Ra≤0.8μm,阳极氧化膜厚5-20μm。

2. 核心标准

中国:GB/T 3620.1-2016(钛及钛合金牌号)。

国际:ASTM B381(航空锻件)、ASME SB348(核级钛板)。

行业补充:ITER项目TA7 ELI超低温韧性标准(-269℃冲击功≥100 J)。

五、核心应用领域与突破案例

1. 海洋工程

万米深潜器:Ti80钛方块制造“奋斗者”号耐压球壳(φ1.8m),承受1100 MPa水压,10年腐蚀损失<5μm。

海底管道:TA31法兰密封方块抗硫化氢腐蚀,维修周期从6个月延至5年16。

2. 核能科技

聚变堆第一壁:钛-钨复合方块(TaC涂层)耐受14MeV中子辐照,氚滞留量降低99%(ITER项目)。

裂变堆换热器:0.5mm超薄TA5钛方块用于“华龙一号”,耐海水腐蚀,国内市场占有率70%。

六、先进工艺进展与产业化对比

1. 前沿技术

低成本制备:南京工业大学开发连续铸造-轧制短流程技术,降本30%(2025年批量生产)。

增材制造:EBM技术打印拓扑优化钛方块,材料利用率从20%提升至85%。

2. 国内外产业化对比

技术领域国内现状国际先进水平
深海材料Ti80实现万米级应用美日主导Ti-6Al-4V ELI
抗辐照材料聚变堆复合板处于试验阶段欧洲W-Zr/TiB₂复合材料成熟
成本控制废钛回收率60%美日废钛回收率>95%

七、技术挑战与趋势展望

1. 待攻克难题

成本瓶颈:原材料占零件总成本60%,熔炼能耗高达12000 kWh/吨。

氢脆敏感性:高温高压环境中氢扩散导致脆化,需开发表面氮化/钌合金化技术。

超大规格制造:国内最大钛方块尺寸2000mm³,落后美国17.5%。

2. 未来趋势

绿色制造:氢化脱氢(HDH)技术2030年目标成本降至¥80/kg,碳足迹减少30%。

抗辐照材料:TiB₂增强钛基复合材料(耐温>2400℃)支撑DEMO聚变堆建设。

智能化生产:AI控温轧制+数字孪生技术,实现大尺寸钛方块形变误差≤0.1mm。

结语

海洋工程与核能科技用钛方块以极端环境适配性为核心,国内在深潜器材料(Ti80)、核级薄板(TA5)领域已实现技术并跑,未来需聚焦低成本熔炼抗辐照复合材料超大规格制造三大方向。随着HDH回收技术普及和聚变堆材料突破,钛方块将在深海能源开发与零碳核能中扮演不可替代的战略角色。

产品相册 / Product album
联系永益钛 / Introduction
宝鸡市永益钛制品有限公司
电话:0917-3390168,手机:15349173880
QQ:290979866  邮箱:15349173880@163.com
地址:陕西省宝鸡市高新开发区马营镇郭家村工业园
相关产品 / Related Products
新能源用钛方块

新能源用钛方块

新能源用钛方块是专为氢能、储能及光伏领域设计的钛合金立方结构件,兼具高耐腐蚀性、优异导电性与高温稳定性。其核心材质包括TA1纯钛、... 【详情】
化工用钛方块

化工用钛方块

以下是永益钛化工用钛方块的详细分析,涵盖牌号、执行标准、性能、具体应用及前景展望:一、常用钛方块牌号及适用场景牌号成分特... 【详情】
航空钛方块

航空钛方块

以下是永益钛航空用钛方块的详细分析,涵盖常用牌号、执行标准、性能、具体部件及优缺点对比:一、航空用钛方块的常用牌号牌号类... 【详情】
Copyright @ 2021 宝鸡市永益钛制品有限公司 版权所有    ICP备案号:陕ICP备16019465号    钛锻件网站在线统计
@ 2021 宝鸡市永益钛制品有限公司 版权所有
在线客服
客服电话

全国免费服务热线
0917 - 3390168
扫一扫

yongyiti.com
永益钛手机网

返回顶部
