1、定义

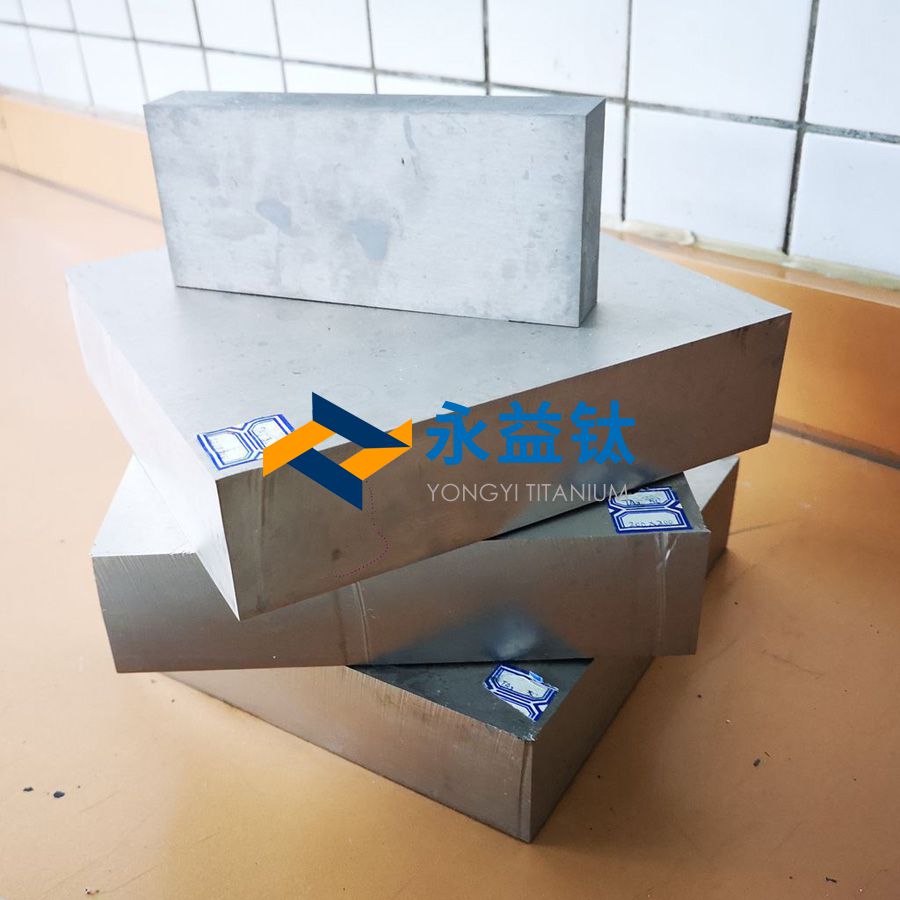

实验器材用钛方块指以高纯度钛或特种钛合金为原料，通过精密加工或增材制造工艺制成的块状材料，专用于制造实验室设备中需耐受强腐蚀、极端温度或超高洁净环境的部件（如反应釜内衬、真空腔体、质谱仪组件等）。其核心特性为化学惰性、超高洁净度及精密加工适配性，满足科研实验对材料稳定性和可靠性的严苛要求。
2、材质类型与特点
| 材质类别 | 典型牌号 | 特性与适用场景 |
| 高纯钛（5N级） | Grade 1（纯度≥99.995%） | 极低杂质（Fe≤50 ppm、C≤30 ppm），用于超高真空（UHV）腔体、半导体工艺反应室 |
| 耐蚀钛合金 | Ti-0.2Pd（Gr7） | 抗还原性酸腐蚀（如盐酸、草酸），用于化学合成反应釜内衬 |
| 低温钛合金 | Ti-3Al-2.5V（Gr9） | 优异低温韧性（-196℃延伸率≥12%），用于液氮冷却装置支架 |
| 生物惰性钛 | Ti-6Al-4V ELI（Grade 23） | 无细胞毒性，符合ISO 10993标准，用于生物实验室灭菌容器 |
3、性能特点
化学稳定性：
耐强酸/强碱：在98%硫酸（常温）、40%盐酸（60℃）中年腐蚀速率≤0.01 mm。
抗有机溶剂侵蚀：丙酮、DMF等溶剂浸泡后无溶胀或降解。
超高洁净度：
表面粗糙度Ra≤0.1 μm（抛光后），避免污染物吸附（如质谱仪离子源部件）。
放气率≤1×10⁻¹⁰ Torr·L/s/cm²（高纯钛），满足超高真空系统要求。
功能性：
热膨胀系数低（8.6×10⁻⁶/℃），与玻璃、陶瓷匹配，用于真空密封界面。
无磁性，避免干扰精密仪器（如核磁共振（NMR）探头支架）。
4、执行标准
| 标准领域 | 典型标准 | 关键要求 |
| 材料纯度 | ASTM F67（非合金钛） | 5N级钛氧含量≤100 ppm，氢≤15 ppm |
| 真空性能 | ASTM E595（出气测试） | 总质量损失（TML）≤1.0%，收集挥发性可凝物（CVCM）≤0.1% |
| 生物相容性 | ISO 10993-5（细胞毒性） | 细胞存活率≥90%（MTT法检测） |
| 表面洁净度 | SEMI F57（半导体级表面） | 颗粒污染物≤10颗/cm²（粒径≥0.1 μm） |
5、加工工艺与流程
核心流程：
超净熔炼：
电子束区域精炼（EBZM）：钛原料经多次区域熔炼，纯度提升至5N级（杂质总量≤50 ppm）。
精密成型：
镜面轧制：钛板冷轧至厚度公差±0.01 mm，表面粗糙度Ra≤0.05 μm（用于真空法兰）。
微细放电加工（μEDM）：加工微孔阵列（孔径≤50 μm），用于质谱仪离子传输组件。
焊接与封装：
真空钎焊：使用银基钎料（Ag-28Cu），焊缝气密性≤1×10⁻¹⁰ Pa·m³/s（用于UHV腔体）。
激光封接：钛与硼硅玻璃的异质封接（热膨胀系数匹配），用于观察窗组件。
表面处理：
电解抛光：在HF-HNO₃溶液中去除表层10-20 μm，获得无应力超平滑表面。
等离子体清洗：氩离子轰击去除有机残留（表面碳含量≤5 at%）。
6、关键技术
超低杂质控制：
熔炼过程引入冷阱（液氮冷却），捕集挥发性杂质（如Mg、Cl）。
多级真空脱气（≤10⁻⁶ Torr），氢含量≤5 ppm。
微结构精准调控：
等通道转角挤压（ECAP）制备纳米晶钛（晶粒尺寸≤100 nm），硬度提升至350 HV。
洁净装配技术：
千级洁净室环境下组装，采用无尘包装（VCI防锈膜）。
7、应用领域
| 实验设备 | 典型部件 | 材料与工艺 |
| 化学合成 | 高压反应釜内衬、阀门密封件 | Ti-0.2Pd锻造+电解抛光 |
| 分析仪器 | 质谱仪离子源、XPS样品台 | 5N级钛镜面轧制+等离子清洗 |
| 生物实验室 | 细胞培养罐、灭菌托盘 | Ti-6Al-4V ELI激光焊接+钝化处理 |
| 低温物理 | 超导磁体支撑架、液氦杜瓦 | Ti-3Al-2.5V超塑成形+真空钎焊 |
8、钛方块与其他实验材料对比
| 材料 | 优势 | 局限性 |
| 钛方块 | 耐蚀/超高真空兼容/无磁 | 成本高（约316L不锈钢的8倍） |
| 316L不锈钢 | 成本低、易加工 | 氯离子腐蚀敏感，放气率高（不适用UHV） |
| 特氟龙（PTFE） | 耐强酸、绝缘性优 | 耐温性差（≤260℃），易产生微颗粒污染 |
| 石英玻璃 | 超高洁净、耐高温 | 脆性大，无法承载机械应力 |
9、未来发展新方向
超纯钛制备技术：
开发6N级（99.9999%）钛提纯工艺，杂质总量≤10 ppm（用于量子计算设备）。
钛单晶生长技术，消除晶界污染风险。
智能表面功能化：
光催化TiO₂涂层（UV激发），实现实验器材自清洁。
石墨烯/钛复合表面，增强抗生物污染能力。
微纳制造突破：
飞秒激光微加工钛方块，制造亚微米级流体芯片（如Lab-on-a-Ti）。
原子层沉积（ALD）镀制Al₂O₃/TiO₂纳米叠层，提升耐蚀性。
绿色循环技术：
退役实验钛器材电解再生，纯度恢复至5N级。
低温等离子体分解有机污染物，实现钛表面原位再生。
总结
实验器材用钛方块是精密科学与工业研究的基石材料，其技术发展聚焦于极限纯度、多功能集成及环境友好性。未来通过超纯制备、智能表面及微纳加工技术的突破，钛将在量子科学、生命科学及清洁能源等前沿领域发挥不可替代的作用，推动实验技术向更高精度、更低污染的方向演进。
