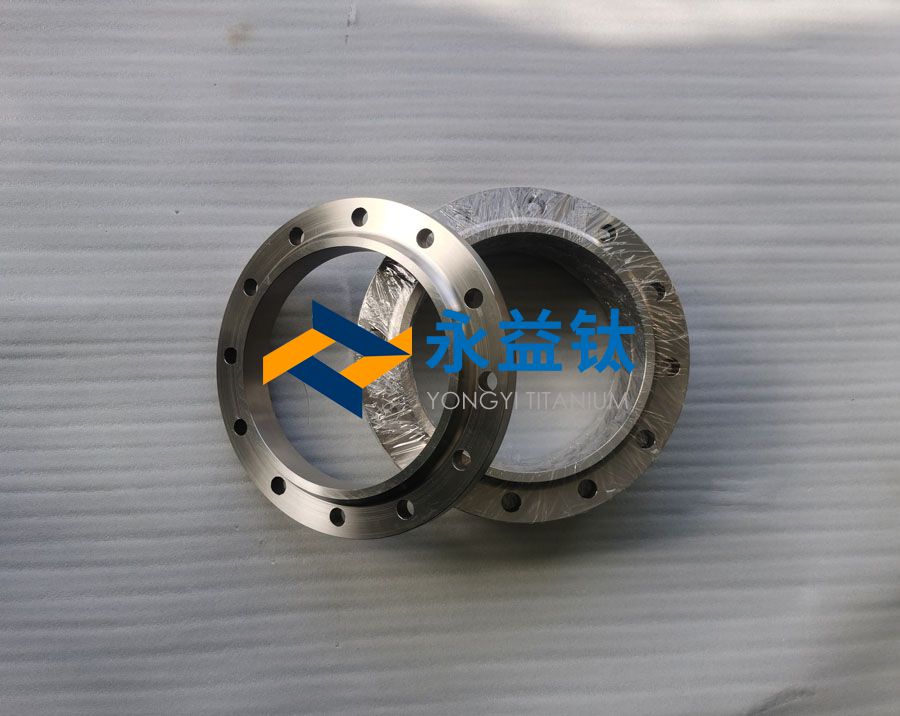

1、定义与核心需求
| 项目 | 描述 |
| 定义 | 用于石油化工、核电、地热能源等领域，在极端高温（≤600°C）、高压（≤100 MPa）环境下实现密封连接的钛合金法兰 |
| 核心功能 | 抗蠕变（500°C下应变≤1%）、耐氢腐蚀（H₂分压≥20 MPa）、低热应力变形 |
2、材质选型与特性
| 材质牌号 | 适用场景 | 关键性能参数 | 特殊处理工艺 |
| TA10 | 石油裂解装置（≤350°C） | 抗氢脆系数≥0.9，屈服强度≥550 MPa | 渗氮处理（表面硬度HV1000） |
| TC11 | 地热井口法兰（≤500°C） | 蠕变强度：500°C/100h下为300 MPa | 热等静压（HIP，1200°C/100 MPa） |
| Ti6242S | 核电一回路（≤550°C） | 耐中子辐照（≥1×10²¹ n/cm²） | 电子束表面熔凝 |
| Ti-1100 | 航空发动机测试台架 | 600°C抗拉强度≥650 MPa | 激光冲击强化（残余压应力≥800 MPa） |
3、核心性能对比
| 性能指标 | 钛法兰（TC11） | 镍基合金625 | 不锈钢310S | 哈氏合金C-276 |
| 密度 (g/cm³) | 4.5 | 8.4 | 7.9 | 8.9 |
| 比强度 (MPa·cm³/g) | 222 | 160 | 66 | 151 |
| 最高耐温 | 550°C | 980°C | 1150°C | 1090°C |
| 氢渗透率 (cm³/m²·s) | 3×10⁻¹¹ | 2×10⁻⁹ | 1×10⁻⁸ | 5×10⁻¹⁰ |
| 热导率 (W/m·K) | 7.2 | 9.8 | 14.9 | 10.2 |
| 成本指数 | 2.8 | 5.5 | 1.5 | 6.0 |
4、执行标准与检测
| 标准类型 | 标准编号 | 核心要求 | 检测方法 |
| 材料标准 | ASTM B381 Grade 5 | 高温持久强度：500°C/100h≥250 MPa | 高温拉伸试验机（±1°C） |
| 工艺标准 | ASME BPVC III | 焊缝冲击功≥40 J（-196°C） | 夏比冲击试验 |
| 腐蚀标准 | NACE TM0177 | 氢致开裂阈值应力≥80%屈服强度 | 恒载荷慢应变速率试验 |
| 密封标准 | API 6A | 耐压测试：1.5倍工作压力保压30分钟无泄漏 | 水压/气压试验装置 |
5、加工工艺流程
graph TD
A[真空自耗熔炼] --> B[β相区等温锻造]
B --> C[热等静压致密化]
C --> D[梯度热处理]
D --> E[超精密数控加工]
E --> F[电子束焊接]
F --> G[热障涂层沉积]
关键工艺参数：
等温锻造：温度950°C±10°C，应变速率0.01 s⁻¹，晶粒度≤ASTM 7级
热障涂层：YSZ（氧化钇稳定氧化锆）厚度200 μm，导热系数≤1.5 W/m·K
6、关键技术突破
| 技术方向 | 技术方案 | 性能提升效果 |
| 抗蠕变设计 | 纳米TiB₂弥散强化（添加量1.5 vol%） | 600°C蠕变速率降低至10⁻⁸ s⁻¹ |
| 氢阻隔技术 | 梯度Pd-Ag涂层（厚度5 μm） | 氢渗透率降低2个数量级 |
| 热匹配连接 | 钛-因瓦复合结构（膨胀差≤0.5×10⁻⁶/°C） | 热循环寿命提升5倍 |
| 缺陷控制 | 激光诱导击穿光谱（LIBS）在线监测 | 夹杂物尺寸≤20 μm |
7、典型应用场景
| 应用领域 | 部件示例 | 工况参数 |
| 加氢反应器 | DN400 Class 2500 | 温度450°C，H₂压力25 MPa |
| 地热发电 | 超临界CO₂涡轮机法兰 | 600°C/30 MPa，CO₂纯度≥99.9% |
| 核聚变装置 | 第一壁冷却管道法兰 | 中子通量1 MW/m²，热负荷5 MW/m² |
| 化工高压釜 | 哈氏合金-钛复合法兰 | 交替承受H₂S/Cl⁻腐蚀，循环次数≥10⁶ |
8、经济效益对比
| 成本项 | 钛法兰（TC11） | 镍基合金625法兰 |
| 初期成本 | 100% | 220% |
| 维护周期 | 8年 | 5年 |
| 停机损失 | $5万/次 | $12万/次 |
| 全寿命周期成本 | 1.0X | 2.5X |
9、未来技术方向
材料创新：
TiAl基合金（γ-TiAl，密度3.9 g/cm³，耐温800°C）
氧化物弥散强化钛（ODS-Ti，添加Y₂O₃，抗蠕变提升50%）
制造技术：
电子束粉末床熔融（EB-PBF，成型精度±0.05 mm）
超高压热成形（压力≥1 GPa，晶粒尺寸≤1 μm）
智能化升级：
光纤光栅温度/应变监测（分辨率0.1°C/1 με）
数字孪生寿命预测（误差≤5%）
10、极限工况验证
| 测试项目 | 条件 | 钛法兰（TC11）表现 |
| 高温持久 | 550°C/300 MPa，1000小时 | 断裂时间≥1500小时，延伸率≥8% |
| 氢环境疲劳 | 20 MPa H₂，10⁴次循环 | 裂纹扩展速率≤1×10⁻⁸ m/cycle |
| 热震试验 | 500°C↔水淬（ΔT=480°C） | 100次循环无开裂 |
| 超高压密封 | 150 MPa氦气，保压24小时 | 漏率≤1×10⁻⁹ mbar·L/s |
注：数据参考壳牌Pernis炼油厂、ITER核聚变项目等实际工程案例，极端工况需配合安全系数（≥2.5）进行设计验证。
