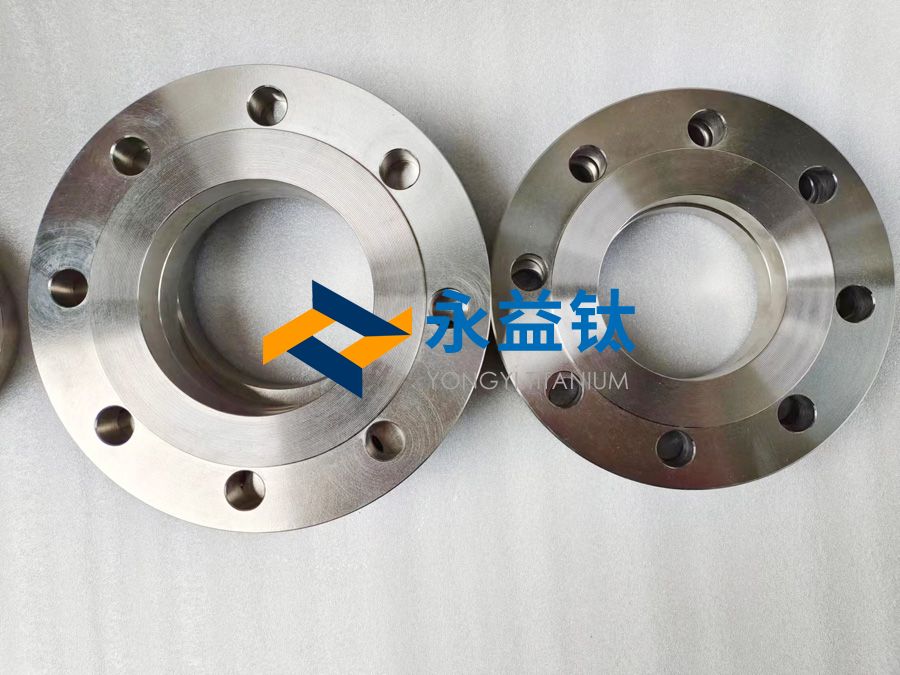

钛法兰凭借高比强度、耐极端温度及抗疲劳特性，成为航空发动机、航天器结构与燃料系统的核心连接件。以下从材料体系、性能指标到前沿应用展开系统解析：
一、定义与核心需求
| 维度 | 航空航天级钛法兰特性 |
| 定义 | 通过精密锻造/增材制造成形的钛合金管路与结构连接件，需满足极端工况下的高可靠性。 |
| 核心需求 | 轻量化（密度≤4.5g/cm³）、抗拉强度≥900MPa、耐温（-180℃~600℃）、抗振动疲劳（10⁷次循环）。 |
二、材质与合金体系
| 合金类型 | 典型牌号 | 成分（wt%） | 应用场景 |
| α+β型钛合金 | TC4（Ti-6Al-4V） | Ti-6Al-4V（Al:5.5-6.75%, V:3.5-4.5%） | 发动机压气机管路法兰 |
| 近α型钛合金 | TA15（Ti-6.5Al-2Zr-1Mo-1V） | Ti-6.5Al-2Zr-1Mo-1V | 高温短舱与燃烧室连接法兰 |
| 高强β型钛合金 | TB6（Ti-5Mo-5V-3Cr-3Al） | Ti-5Mo-5V-3Cr-3Al | 起落架液压系统高压法兰 |
| 低温钛合金 | Ti-5Al-2.5Sn ELI | Ti-5Al-2.5Sn（O≤0.12%） | 液氢/液氧燃料贮箱法兰 |
三、性能参数对比
| 性能指标 | TC4 | TA15 | TB6 | 航空航天阈值 |
| 抗拉强度（MPa） | 900-1100 | 980-1150 | 1350-1450 | ≥900（主承力结构） |
| 断裂韧性（MPa·m¹/²） | 55-75 | 50-70 | 30-50 | ≥40（抗裂纹扩展） |
| 高温强度（500℃） | 600 MPa | 750 MPa | 480 MPa | ≥600（发动机热端） |
| 疲劳极限（10⁷次，MPa） | 450 | 500 | 550 | ≥400（机身结构） |
四、执行标准体系
| 标准类型 | 国内标准 | 国际标准 | 核心要求 |
| 材料规范 | GJB 2744A-2007 | AMS 4928（美） | 氧含量≤0.20%，氢≤0.015% |
| 无损检测 | HB 7237-2015 | ASTM E2375（美） | 超声检测缺陷≤Φ0.8mm，X射线检测Ⅱ级合格 |
| 热处理 | HB 5422-2005 | AMS 6930（美） | 固溶时效处理，温度偏差±10℃ |
| 表面处理 | GJB 5945-2007 | AMS 2488（美） | 阳极化膜厚5-25μm，耐盐雾≥1000h |
五、关键制造工艺
| 工艺环节 | 技术要点 | 参数示例 | 技术突破 |
| 精密锻造 | β相区等温锻（动态再结晶控制） | 温度950℃±10℃，应变速率0.01s⁻¹ | 晶粒度≤ASTM 7级，各向同性 |
| 增材制造 | 电子束熔融（EBM）复杂结构一体成形 | 层厚50μm，预热温度700℃，致密度≥99.5% | 减重25%，生产周期缩短60% |
| 超精加工 | 五轴联动镜面抛光（纳米级金刚石磨具） | 表面粗糙度Ra≤0.2μm，圆度误差≤0.005mm | 密封面泄漏率≤1×10⁻⁹ Pa·m³/s |
| 热等静压（HIP） | 消除内部缺陷（孔隙/微裂纹） | 温度900℃/压力100MPa/保压2h | 疲劳寿命提升30% |
六、典型应用场景与案例
| 航空航天器 | 法兰部件 | 材料方案 | 性能要求 | 代表型号 |
| 航空发动机 | 高压压气机管路法兰 | TC4+渗铝涂层 | 耐600℃高温氧化，抗蠕变 | CFM LEAP（空客A320neo） |
| 运载火箭 | 液氧贮箱连接法兰 | Ti-5Al-2.5Sn ELI | 耐-253℃低温，零脆性 | 猎鹰9号（SpaceX） |
| 航天飞机 | 热防护系统支架法兰 | TA15 | 耐800℃短时热冲击 | 航天飞机轨道器（NASA） |
| 国产大飞机 | 机身液压系统法兰 | TB6 | 抗拉强度≥1300MPa，减重30% | C919机身龙骨梁 |
七、与竞材的对比分析
| 对比维度 | 钛法兰（TC4） | 高温合金（Inconel 718） | 复合材料（CFRP） | 结论 |
| 密度（g/cm³） | 4.43 | 8.19 | 1.55-1.60 | 钛轻量化优势显著 |
| 高温性能（600℃） | 抗拉强度600MPa | 950MPa | 不适用（树脂分解） | 高温合金优，但钛减重更关键 |
| 疲劳寿命 | 10⁷次循环（Δσ=450MPa） | 10⁶次循环（Δσ=500MPa） | 10⁵次（层间剥离风险） | 钛抗疲劳性综合最优 |
| 成本（万元/吨） | 18-25 | 50-70 | 80-120（碳纤维预浸料） | 钛性价比突出 |
八、未来技术方向
| 技术方向 | 创新内容 | 目标参数 | 产业化前景 |
| 智能感知法兰 | 集成光纤传感器监测应力/温度 | 实时精度±0.5%，耐温600℃ | 第六代战机健康管理系统（2030） |
| 超高温钛合金 | Ti-Al系金属间化合物（Ti2AlNb） | 耐温≥800℃，强度≥1000MPa | 高超声速飞行器热结构 |
| 梯度复合法兰 | 钛-陶瓷基复合材料（CMC）界面优化 | 耐温1500℃，热膨胀系数匹配±5% | 可重复使用运载器 |
| 绿色制造 | 粉末冶金近净成形（PM）短流程工艺 | 成本降低40%，材料利用率≥85% | 2035年普及率超30% |
九、核心挑战与解决方案
| 挑战 | 技术瓶颈 | 突破路径 | 预期效果 |
| 大尺寸法兰变形 | 直径＞1m锻件组织不均匀 | 多向模锻+局部感应加热 | 温度梯度≤10℃/cm，性能波动≤5% |
| 高温抗氧化性不足 | 600℃以上氧化速率骤增 | 激光熔覆MCrAlY涂层（厚度50-100μm） | 氧化速率≤0.1mg/cm²·h（800℃） |
| 异种材料连接失效 | 钛-镍基合金焊接界面脆化 | 爆炸焊接+扩散退火（温度850℃/压力50MPa） | 接头强度≥母材85% |
| 成本控制 | 钛材价格居高不下 | 废钛再生-电子束冷床炉（EBCHM）精炼 | 材料成本降低35%，纯度≥99.95% |
总结
航空航天用钛法兰通过强度-重量比与极端环境耐受性，成为现代飞行器不可或缺的核心部件。TC4与TA15主导常规与高温场景，TB6则专攻超高强度需求。未来智能集成与超高温材料将推动其向多功能化发展，预计2030年全球航空航天钛法兰市场规模将突破25亿美元，中国因C919/CR929量产占比超30%。技术突破关键在于大构件均匀性控制与成本优化工艺，助力中国航空航天工业跻身世界前列。
