钛合金与其他金属相比较具有密度低、比强度高、耐蚀性和生物相容性好等优点[1-2]，然而钛合金的熔点高、元素活性大、变形抗力大等特性又导致钛合金零件具有加工困难、成本高昂等缺点[3-7]。增材制造技术又称 3D 打印，该技术是以高能激光或电子束等作为能量源，以金属粉末或丝材作为原材料，通过对金属逐点扫描熔化、逐行扫描搭接和逐层扫描堆积，可以实现复杂结构和形状零部件的直接成形，解决钛合金加工困难的问题[8-12]。其中，激光选区熔化（Selective Laser Melting, SLM）技术被认为是金属增材制造领域最具发展潜力和应用前景的加工技术之一[13]。
SLM 制造过程中激光快速移动会导致输入能量产生波动，同时所使用金属粉末内部可能存在有制备预合金粉末过程残留的气体，因此会导致制备的零部件内部不可避免出现不同类型、形状和尺寸的加工缺陷[14]，这些缺陷在一定程度上对成形件综合性能是有害的。
近年来，增材制造成形工艺参数对成形合金内部缺陷类型、尺寸和数量影响及其进一步对成形件力学性能等的影响已有研究报道。相关研究结果表明，增材制造成形件内部的缺陷主要为气孔和未熔合孔洞缺陷（Lack of Fusion，LOF）[15]，其中，LOF 缺陷尺寸比气孔大，且形态不规则，其尖锐边界存在的应力集中是导致材料机械性能恶化的主要因素[16-20]。WILSON 等[21]用增材制造技术制造含内孔的奥氏体 316L 不锈钢样品，并进行拉伸实验，缺陷直径在 150~4 800 μm 之间，结果显示当孔径为 2 400 μm，即样品横截面面积的 16% 时，内含孔洞开始影响抗拉强度；当孔径为 1 800 μm 或横样品截面面积的 9% 时，延伸和失效受到显著影响。FADIDA 等[22]在 SLM 成形的 TC4 动态拉伸样 品的中心嵌入了单个球形孔，通过与致密样品相比较后发现，当孔洞直径超过 600 μm 时，缺陷的存在显著降低了合金的塑性，断裂完全发生在孔洞缺陷处。
本文通过 SLM 技术制备内含不同尺寸和位置的 TC4 钛合金样品，研究了人工植入缺陷尺寸和位置对成形件力学性能的影响规律，为探讨缺陷对增材制造成形件性能的影响提供数据支撑和理论指导。
1、 实验部分

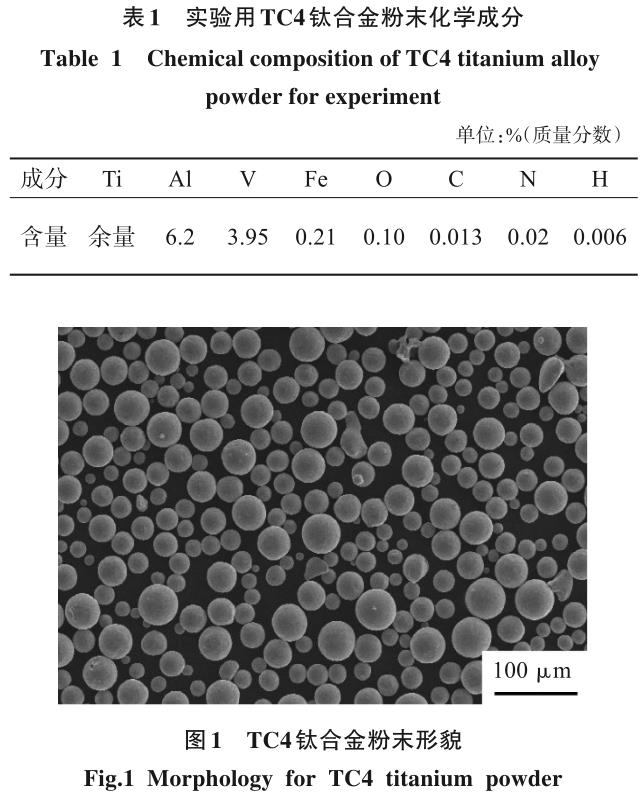

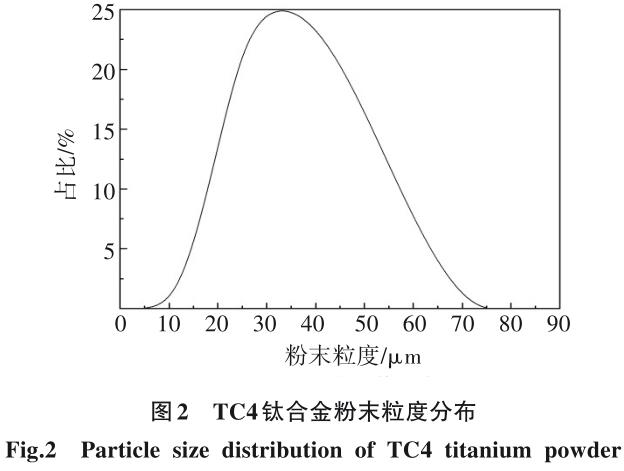

本文所用 TC4 钛合金粉末的化学成分如表 1 所列，对应的粉末形貌如图 1 所示，可见粉末具有良好的球形度，卫星球较少。TC4 钛合金粉末的粒度分布如图2所示，粒度分布范围主要为15~53 μm，D10、D50 和 D90 分别为 17.77、31.19、49.92 μm。采用型号为 Concept Laser M2 的 SLM 成形设备制备内含人工植入缺陷的 TC4 钛合金样品，为了降低成形过程的热应力，采用岛状曝光成形策略，成形工艺参数为激光功率 375 W，扫描速度 1 500 mm/s，层厚 0.05 mm和扫描间距0.095 mm。
为了研究孔洞缺陷尺寸和位置对拉伸性能的影响，预埋 10 种球形孔洞缺陷的直径分别为 0.1、0.3、0.5、0.7、0.9、1.1、1.3、1.5、1.7、2.0 mm，球形缺陷的位置分别在样品的中心和边缘（1/2 半径处）部位，其中边缘部位缺陷的最大直径为 1.5 mm。成形样品在真空热处理炉内进行统一的去应力退火，具体的热处理温度为800 ℃、保温2 h后炉冷。
分别用 150、800、1000、2000 号砂纸对 SLM 成形TC4 钛合金样品进行机械研磨，使用 SiO2 悬浮抛光液进行抛光， 采用 Kroll 试剂（V（HF）∶V（HNO3）∶V（H2O）=2∶1∶17）进 行 腐 蚀 。 利 用 型 号 为 ZEISSAXIOVERT 200 MAT 的金相显微镜（OM）观察样品金相显微组织。采用型号为 TESCAN MIRA 的扫描电子显微镜（SEM）进行粉末形貌、显微组织和拉伸断口形貌的观察。
利用型号为 Y.CT modular的 Micro-CT测试设备观察和统计 SLM 成形合金内部缺陷尺寸与位置，检测参数为电压 140 kV，电流 0.16 mA，积分时间700 ms，焦 距 1 000 mm，几 何 放 大 率 5.55。 利 用Volume Graphics 3.0 软件对 Micro-CT 测试试样的三维形貌进行重构。
使用型号为Instron 5982的电子万能试验机，按照《GB/T 228.1—2010 金属材料拉伸试验第1部分：室温试验方法》的标准进行室温拉伸试验，在试验机上进行拉伸性能测试，拉伸试样的尺寸为标准M6-ϕ3。
2、 结果与讨论
2.1 显微组织

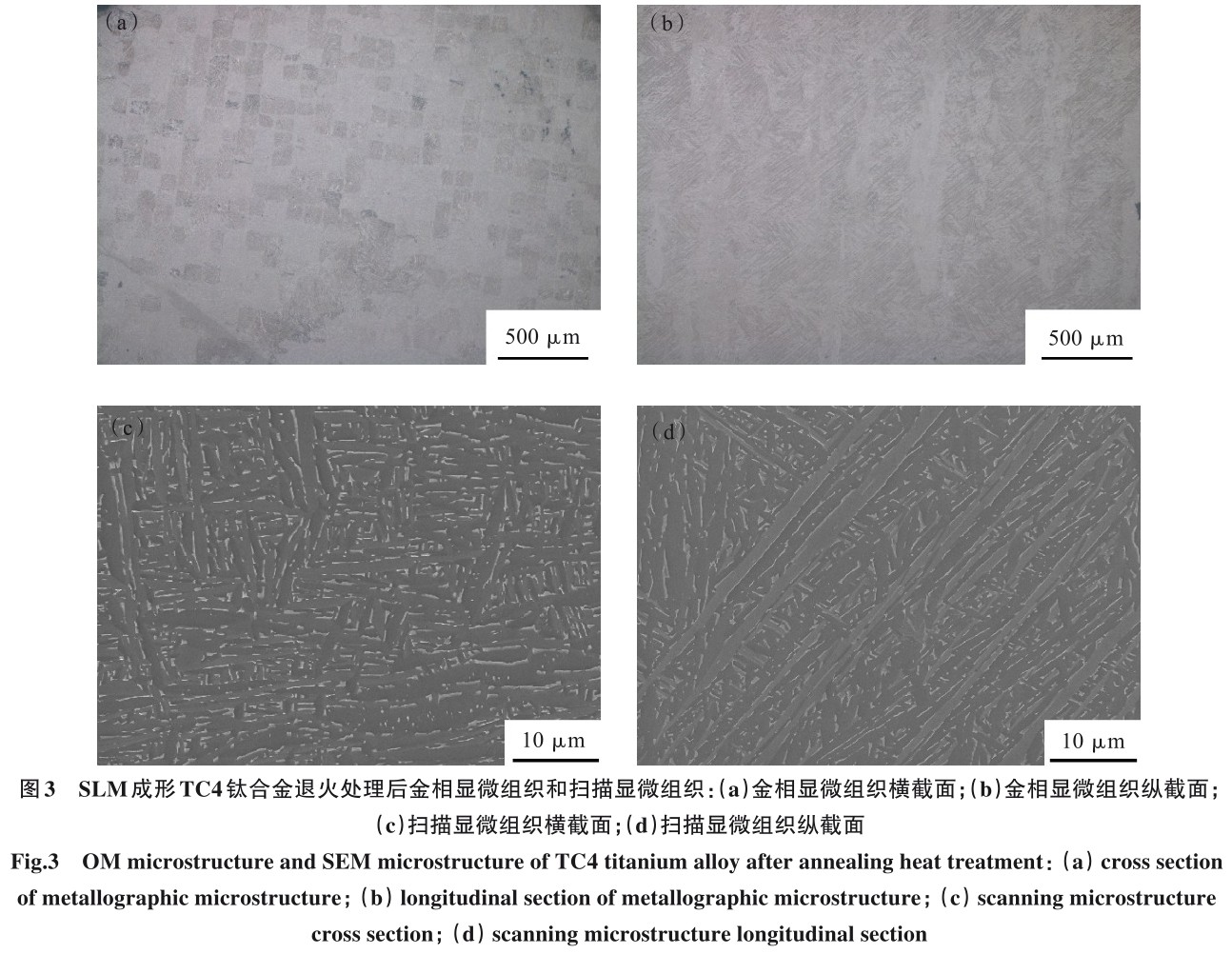

SLM 成形过程中高能激光束会快速扫描 TC4钛合金粉末，如图 3所示。所使用的粉末粒径主要分布在 15~53 μm，平均粒径较细的粉末 SLM 成形时易产生微裂纹，而平均粒径较粗的粉末 SLM 成形时易产生较大的空隙[23]，15~53 μm 的粉末成形的 TC4 样品具有良好的组织以及性能。TC4 钛合金粉末被迅速加热到熔点之上，由于熔池尺寸较小，熔化液体周围被低温粉末和已经凝固的成形合金包围，当激光束扫描后，熔化的合金粉末会再次凝固，冷却速率可达104~107 K/s，成形 TC4 钛合金内显微组织为针状 α′相以及必然产生大量不均匀的热应力，在合金试样后续加工过程中会造成开裂等现象，因此，为了消除样品成形过程中产生的残余应力，需要对试样进行800 ℃保温2 h后炉冷退火热处理[24]。图3（a）和图3（b）为热处理后试样低倍金相显微组织。图 3（a）为横截面，可以看到 SLM扫描过程中的逐行扫描搭接的岛状曝光成形策略形貌[25]。图 3（b）为纵截面，可以看到沿成形打印方向的柱状晶，这些柱状晶形貌主要是合金成形过程中热量沿纵向打印方向传递造成的[14, 17-18]。
图 3（c）和图 3（d）为 SLM 制备的 TC4 钛合金热处理后横纵向的 SEM 显微组织，可以看出合金中主要由板条 α 相组成，板条 α 相之间存在少量的 β 相，这说明快速凝固产生的 α′相在热处理过程分解成为 α 片层、β相[26-27]。
2.2 内部缺陷
有多种方式可以对增材制造成形试样质量进行检测，其中阿基米德排水法可以进行堆积密度测量，进而量化SLM成形试样的孔隙率[28-29]，但无法检测到内部缺陷的形状、尺寸与位置，而 X射线 Micro-CT（3D）法可以检测成形合金内部缺陷形貌和统计孔隙率而不用损坏试样。Micro-CT 测试中，增材制造样品经过360°的旋转，X射线穿透样品，并用对面的探测器接收通过样品后的能量，衰减的X射线被检测器捕获，并使用数学算法将二维数据快速转换为整个样本或部分区域的三维重建[30]，以提供对增材制造样品内部含有缺陷情况的评估。使用 X射线 Micro-CT技术检测内含人工植入缺陷增材制造TC4钛合金的最大好处是，可以准确地表征力学测试试样拉伸前后孔隙的三维形态、尺寸以及孔隙的空间分布。

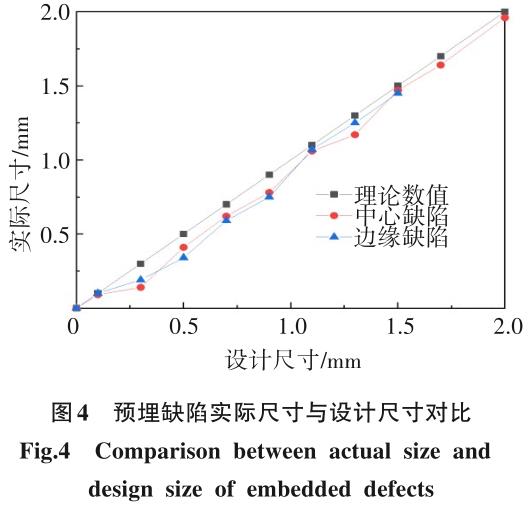

利用 Micro-CT 检测技术对 SLM 制备 TC4 钛合金中预埋缺陷的尺寸和形貌进行了检测分析，图 4是缺陷的实际测量尺寸与设计尺寸之间的对比图。从图 4 中可以发现成形合金中缺陷实际尺寸低于设计尺寸，同时无论是缺陷位于成形合金样品的中心位置还是边缘，该现象不会发生改变。这是由于 SLM成形过程合金粉末在缺陷位置因不会被高能激光束 扫描到而发生收缩，同时孔洞内粉末会被包裹和残留在预制缺陷内，在后续的打印过程中不能排出，热处理后在孔洞缺陷表面烧结，使得测试尺寸小于原始设计的尺寸[25]。

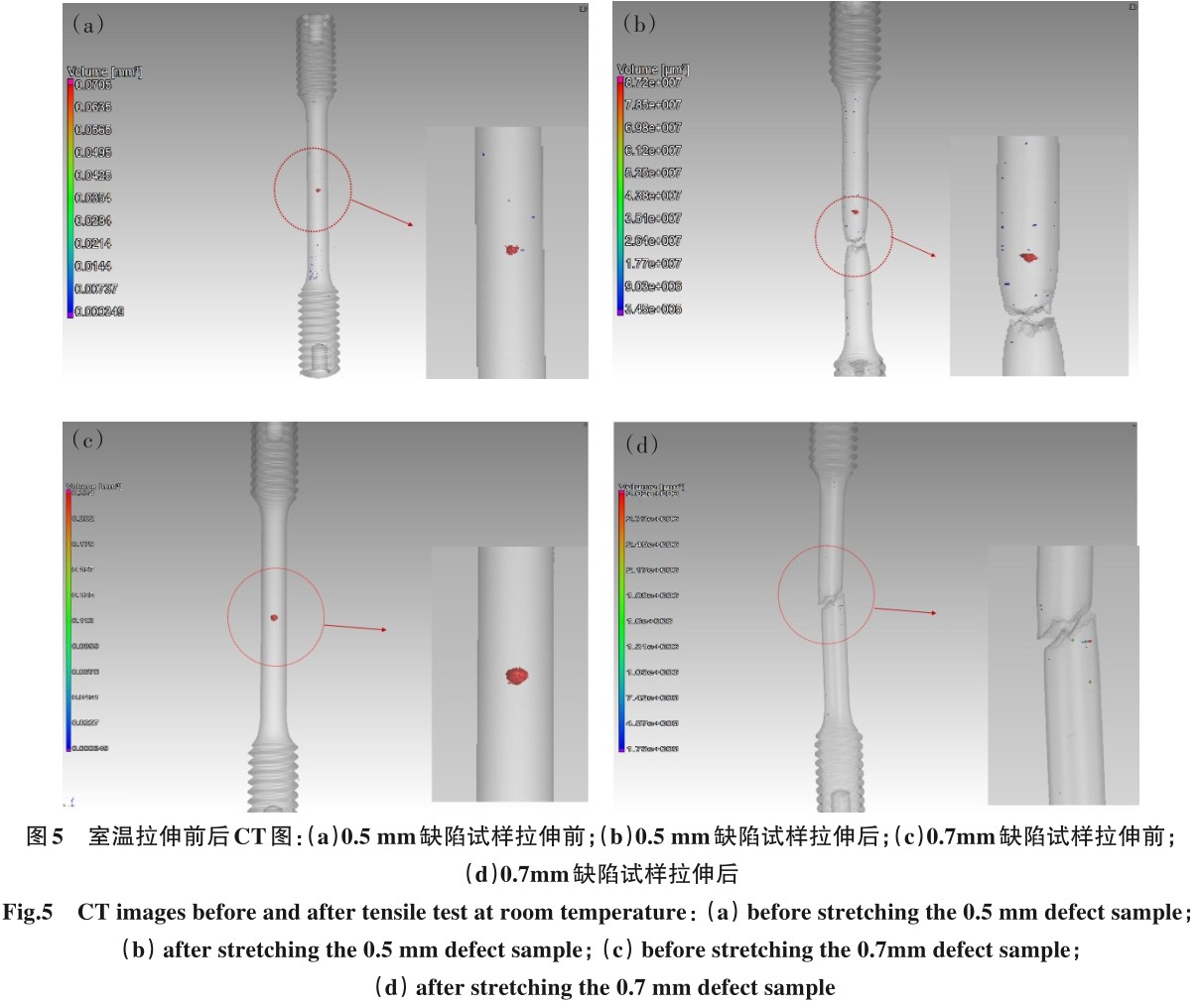

图 5（a）和图 5（b）为内含缺陷在中心位置尺寸为0.5 mm 的试样拉伸实验测试前后的 CT检测图像，从图中可以发现，拉伸试样未从预埋缺陷处断裂，预埋缺陷在拉伸前后均可被清晰地观察到。从图 5 所示的拉伸前后 0.5 mm 缺陷部位的放大图中发现，除了内置的人工缺陷，还存在少量的自然缺陷，这些微米级缺陷的存在是增材制造过程中不可避免的。
从图 5 中 Micro-CT 的测试结果中还可以得到 SLM制备 TC4 钛合金的密度达到 99% 以上，样品内非人工植入的自然缺陷形成的孔隙率不到 1%，对拉伸性能没有影响[16]，同时这类自然缺陷可以通过合适的后处理（如热等静压）进行消除，以进一步提升增材制造样品的综合力学性能。同时，拉伸后的试样在断口附近的小尺寸缺陷显著增多，这是由于拉伸过程中由于合金发生损伤导致的缺陷。拉伸测试后，预埋的缺陷在拉应力的作用下也发生了明显长大。图 5（c）和图 5（d）为内含缺陷为 0.7 mm 的试样拉伸实验测试前后的 CT 检测图像，当缺陷达到 0.7 mm 时，试样从孔洞处截面断裂，由于缺陷位于断口处跟随整个断裂面破碎，因此不再能观察到明显的缺陷存在。
当内含缺陷尺寸大于 0.7 mm 后，由于样品都在人工植入缺陷截面处断裂，因此室温拉伸断裂前后 CT 测试结果与0.7 mm时相类似。
2.3 力学性能

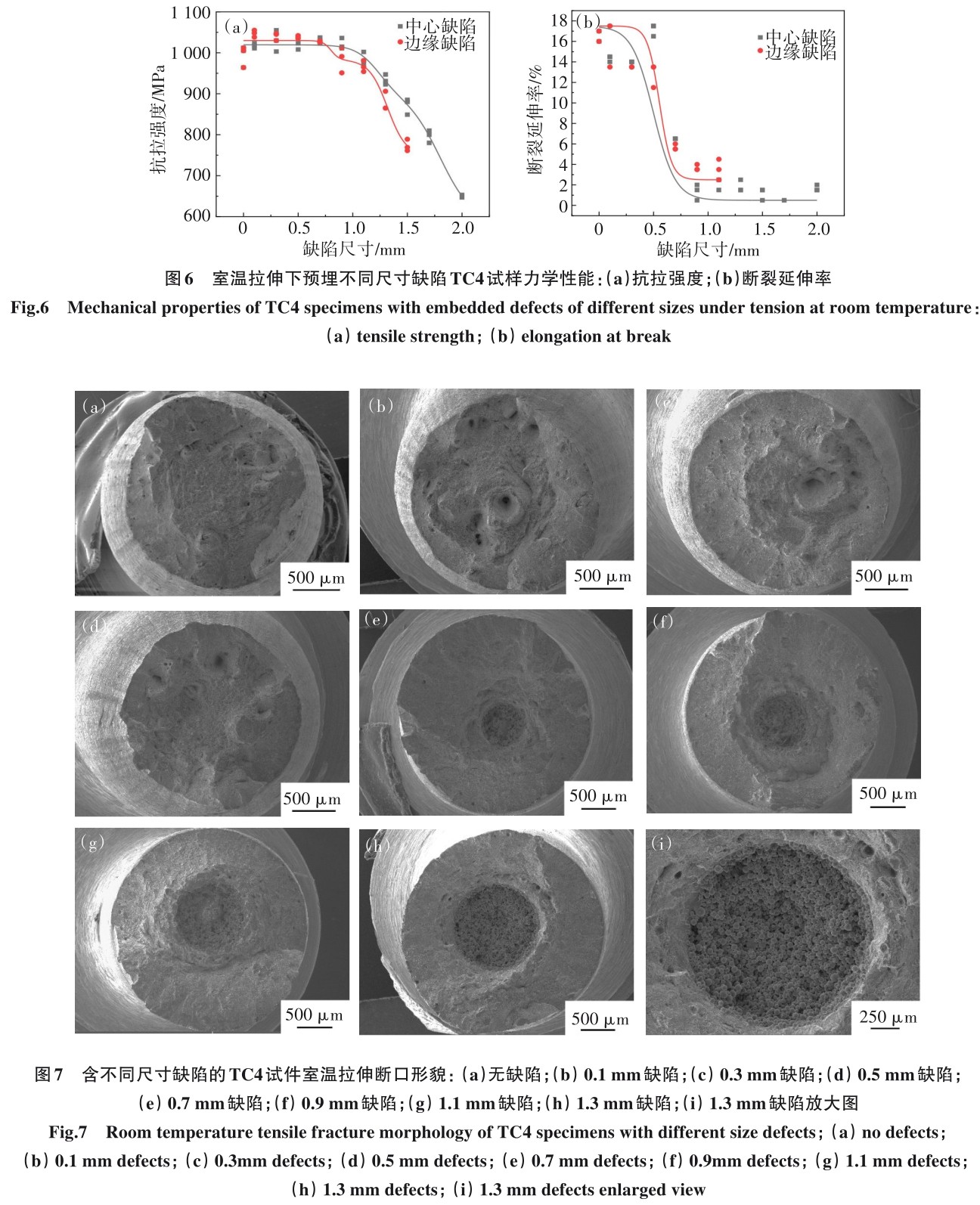

图 6 为 SLM 制备内含不同尺寸、不同位置人工缺陷的TC4钛合金室温拉伸性能变化规律图。从图6中可以发现，预埋缺陷的尺寸和位置均会对样品的力学性能产生影响。在缺陷尺寸方面，无论是缺陷位于心部还是边部均如图 6（a）所示，当预埋缺陷的直径小于 0.7 mm时，拉伸强度基本保持稳定；当预埋缺陷的尺寸大于 0.7 mm 时，拉伸强度随着缺陷尺寸的增大而显著降低。在缺陷位置方面，在相同缺陷尺寸时对强度的影响也如图 6（a）所示，当缺陷尺寸小于 0.7 mm 时，中心缺陷试样与边缘缺陷试样的抗拉强度相差不大，边缘缺陷的试样抗拉强度略高；当缺陷尺寸大于0.7 mm，强度均下降，其中缺陷位于边部试样的强度降低量较大，这与图5中当缺陷尺寸为0.7 mm后试样在缺陷截面处断裂的结果相符合。对于缺陷位于中心的样品，当缺陷直径为 0.7 mm时，合金的抗拉强度 1 030 MPa；当缺陷增大到 1.5 mm 时，其抗拉强度为 871 MPa， 强度降低 159 MPa。对于缺陷位于边部的样品， 缺陷直径为 0.7 mm 时抗拉强度为1 026 MPa；当缺陷直径增加到1.5 mm时，抗拉强度降至 773 MPa，强度降低 253 MPa。这说明对于增材制造内含缺陷的TC4钛合金而言，靠近试样外表面的缺陷对合金力学性能的影响大于位于试样心部的缺陷。
图 6（b）为缺陷对成形合金延伸率的影响规律。
人工植入缺陷对增材制造 TC4 钛合金塑性影响较为显著，室温拉伸时延伸率变化的幅度大于拉伸强度。
随缺陷尺寸增加，延伸率的变化可以分为 3 个区域。缺陷直径在 0.1~0.5 mm 范围内，合金的延伸率呈现一定的降低趋势；缺陷位于心部时，延伸率在 14%~16% 范围内波动，此时缺陷位于边部时，延伸率在12%~16% 范围内波动，此时缺陷位置对塑性的影响并不大。当缺陷尺寸在 0.7~0.9 mm 范围内时，无论缺陷是在心部还是边部，随缺陷增大，合金的延伸率急剧降低到 2%~4%，尽管当缺陷尺寸为 0.7 mm时，拉伸强度变化不大，但是合金断裂面位置发生了转变，塑性大幅度降低。当缺陷尺寸超过0.9 mm后，合金的 延伸率仅在 2%~4% 范围内波动。结果表明，内含缺陷的增材制造 TC4 钛合金室温拉伸塑性对缺陷尺寸的敏感性大于室温拉伸强度。
2.4 拉伸断口
图 7 为内含不同尺寸缺陷试样的室温拉伸断口宏观形貌。其中，图 7（a）为不含缺陷试样的断口，图 7（b）—图 7（d）为预埋缺陷尺寸小于 0.7 mm的拉伸试样断口形貌，当成形合金中的缺陷直径小于0.7 mm时，在合金断口区域均未发现人工植入缺陷，试样均未在缺陷区域发生断裂，与图5中CT扫描结果和图6中合金拉伸强度变化规律一致，表明缺陷尺寸小于0.7 mm时，对增材制造TC4钛合金拉伸强度影响较小。
同时，试样拉伸断口宏观形貌为大量不规则突起山峰，有丰富的韧窝，中心为纤维区，四周为剪切唇，这与常规方式制备TC4钛合金的拉伸断口特征一致[22, 25, 31]。
当预埋缺陷的尺寸为 0.7 mm 时，成形合金拉伸断口的形貌如图 7（e）所示，合金拉伸断裂的截面位置出现在人工植入缺陷处，合金断裂模式面开始发生转变，在缺陷处发生断裂。
当预埋缺陷的尺寸大于 0.7 mm 时，成形合金拉伸断口的形貌如图7（f）—图7（h）所示，与图5中结果相同。增材制造内含缺陷 TC4 钛合金拉伸样品均从内置缺陷区域发生断裂，在断口区观察内置缺陷放大图如图 7（i）所示，预埋缺陷内表面堆积着一层球形粉末，这也是内置缺陷实际尺寸较设计尺寸降低的原因[25]（图 4）。断面其余部位较为平坦，表面为较小的韧窝，从缺陷区域断裂的合金未发生明显的颈缩现象，因此较大缺陷导致了合金延伸率显著降低。

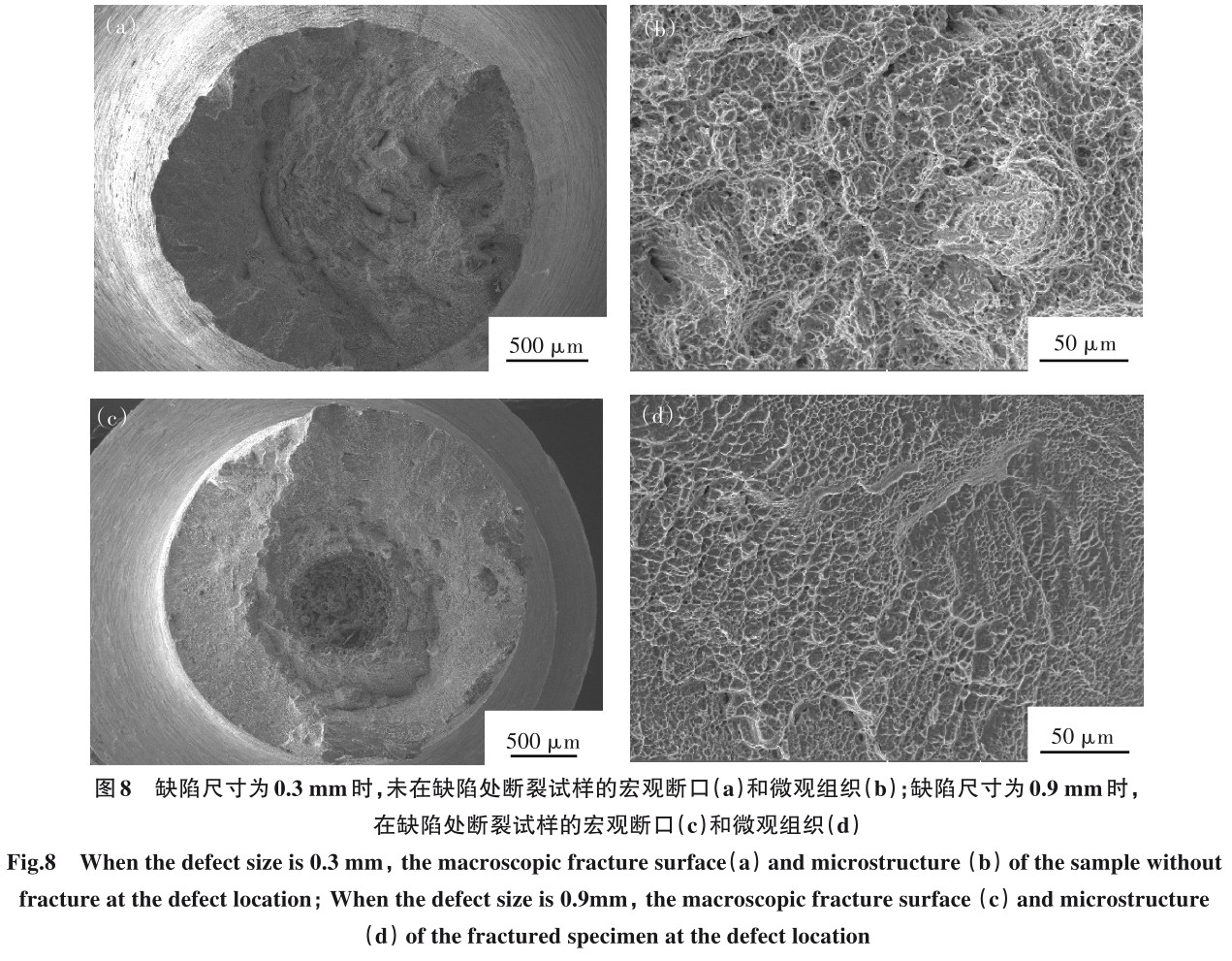

图8为在不同位置断裂的试样的宏观断口图与微观组织图对比，其中图8（a）、图 8（b）为缺陷尺寸0.3 mm时未在缺陷处断裂的试件，图 8（c）、图 8（d）为缺陷尺寸 0.9 mm 时，在缺陷处断裂的试件。通过两者相比对可以明显发现，未在缺陷处断裂的试件韧窝尺寸更大、更明显，在缺陷处断裂的试件高倍组织更加平滑，断裂在缺陷处开始并快速蔓延至整个断口的表面，合金趋近于脆性断裂。
3、 结论
1）采用激光选区熔化成形技术制备了内含不同尺寸和位置缺陷的 TC4 钛合金试样，经 CT 检测与断口分析，缺陷内含残留粉末热处理后在孔洞缺陷表面烧结，是导致实际缺陷较设计缺陷略小的原因。
2）当预埋球形缺陷直径小于 0.7 mm 时，合金抗拉强度基本保持不变；当缺陷直径超过 0.7 mm后，合金强度呈现降低趋势，缺陷位于边缘部位时，性能降低量较大。
3）缺陷对成形合金延伸率的影响较为显著，缺陷尺寸在 0.1~0.5 mm 范围内，延伸率略有降低；缺陷尺寸在 0.7~0.9 mm 范围内，延伸率急剧降低；缺陷尺寸超过0.9 mm后，延伸率在2%~4%范围内波动。
4）当缺陷尺寸超过 0.7 mm 后，合金断口发现了内置缺陷，合金均在缺陷处发生断裂。此时，相对于缺陷位置，缺陷尺寸是影响合金强度和塑性的主导因素。
参考文献：
[1] 陈志强, 林银河, 蒲春雷, 等 . 热处理对典型低合金钢棒材力学性能影响的机理[J]. 有色金属科学与工程, 2021, 12(4): 51-57.
[2] 李岩, 张炯明, 尹延斌. IF钢连铸坯及热轧板夹杂物研究[J].有色金属科学与工程, 2020, 11(6): 18-26.
[3] 曾光, 韩志宇, 梁书锦, 等 . 金属零件 3D 打印技术的应用研究[J]. 中国材料进展, 2014, 33(6): 376-382.
[4] 冯欣欣, 衣晓洋, 王海振, 等 . Ti-V-Al轻质记忆合金的研究进展[J]. 有色金属科学与工程, 2021, 12(6): 72-79.
[5] 邓同生, 李尚, 卢娇, 等 . 稀土元素对钛合金蠕变性能影响规律综述[J]. 有色金属科学与工程, 2018, 9(6): 94-98.
[6] 程晨, 雷旻, 万明攀, 等 . BT25 钛合金高温变形行为[J]. 有色金属科学与工程, 2017, 8(6): 51-56.
[7] 吝媛, 杨奇, 黄拓, 等. Ti9148钛合金β-相晶粒长大行为[J]. 有色金属科学与工程, 2022, 13(2): 93-97.
[8] 雷杨, 王沛, 邓亮, 等 . 基于增材制造技术的非晶合金研究进展[J]. 稀有金属材料与工程, 2022, 51(4): 1497-1513.
[9] 卢秉恒 . 增材制造技术——现状与未来[J]. 中国机械工程, 2020, 31(1): 19-23.
[10] REN DC, LI SJ, WANG H, et al. Fatigue behavior of Ti-6Al-4V cellular structures fabricated by additive manufacturing technique[J]. Journal of Materials Science and Technology, 2019, 35(2): 285-294.
[11] 任德春, 张慧博, 赵晓东, 等. 打印参数对电子束增材制造Ti-Ni 合金性能的影响[J]. 金属学报, 2020, 56(8): 1103-1112.
[12] 张立浩, 钱波, 张朝瑞, 等 . 金属增材制造技术发展趋势综述[J]. 材料科学与工艺, 2022, 30(1): 42-52.
[13] 李昂, 刘雪峰, 俞波, 等 . 金属增材制造技术的关键因素及发展方向[J]. 工程科学学报, 2019, 41(2): 159-173.
[14] VILARO T, COLIN C, BARTOUT JD. As-fabricated and heat-treated microstructures of the Ti-6Al-4V alloy processed by selective laser melting[J]. Metallurgical and Materials Transactions A, 2011, 42(10): 3190-3199.
[15] 赵春玲, 李维, 王强, 等 . 激光选区熔化成形钛合金内部缺陷及其演化规律研究[J]. 稀有金属材料与工程, 2021,50(8): 2841-2849.
[16] GONG HJ, RAFI K, GU Hf, et al. Influence of defects on mechanical properties of Ti-6Al-4V components produced by selective laser melting and electron beam melting[J].Materials Design, 2015, 86: 545-554.
[17] MERTENS A, REGINSTER S, PAYDAS H, et al.Mechanical properties of alloy Ti-6Al-4V and ofstainless steel 316L processed by selective laser melting:influence of out-of-equilibrium microstructures[J]. Powder Metallurgy,2014, 57(3): 184-189.
[18] EDWARDS P, RAMULU M. Fatigue performance evaluation of selective laser melted Ti-6Al-4V[J].Materials Science and Engineering: A, 2014, 598(26):327-337.
[19] CARLTON HD, HABOUB A, GALLEGOS GF, et al.Damage evolution and failure mechanisms in additively manufactured stainless steel[J]. Materials Science and Engineering:A, 2016, 651(10): 406-414.
[20] KIM FH, MOYLAN SP, PHAN TQ, et al. Investigation of the effect of artificial internal defects on the tensile behavior of laser powder bed fusion 17-4 stainless steel samples: simultaneous tensile testing and X-ray computed Tomography[J]. Exp. Mech, 2020, 60: 987-1004.
[21] WILSON-HEID AE, NOVAK TC, BEESE AM, et al.Characterization of the effects of internal pores on tensile properties of additively manufactured austenitic stainless steel 316L[J]. Exp. Mech, 2019, 59(6): 793-804.
[22] FADIDA R, SHIRIZLY A, RITTEL D. Dynamic tensile response of additively manufactured Ti6Al4V with embedded spherical pores[J]. International Journal of Applied Mechanics, 2018, 85(4): 1-10.
[23] 周燕, 段隆臣, 吴雪良, 等 . 粉末粒径对激光选区熔化成形 S136 模具钢的磨损与抗腐蚀性能的影响[J]. 激光与光电子学进展, 2018, 55(10): 205-211.
[24] 张霜银, 林鑫, 陈静, 等 . 热处理对激光成形 TC4 合金组织及性能的影响[J]. 稀有金属材料与工程, 2007 (7):1263-1266.
[25] MENG LX, BEN DD, YANG HJ, Effects of embedded spherical pore on the tensile properties of a selective laser melted Ti6Al4V alloy[J]. Materials Science and Engineering:A, 2021, 815: 141254.
[26] LEUDERS S, THONE M, RIEMER A, et al. On the mechanical behaviour of titanium alloy TiAl6V4 manufactured by selective laser melting: Fatigue resistance and crack growth performance[J]. International Journal of Fatigue, 2013, 48: 300-307.
[27] SALLICA-LEVA E, CARAM R, JARDINI AL, et al.Ductility improvement due to martensite alpha’ decomposition in porous Ti-6Al-4V parts produced by selective laser melting for orthopedic implants[J]. Journal of the Mechanical Behavior of Biomedical Materials, 2016,54: 149-158.
[28] SLOTWINSKI JA, GARBOCZI EJ, HEBENSTREIT KM.Porosity measurements and analysis for metal additive manufacturing process control[J]. J RES NATL INST STAN, 2014, 119: 494-528.
[29] YUSUF S, CHEN Y, BOARDMAN R, et al. Investigation on porosity and microhardness of 316L stainless steel fabricated by selective laser melting[J].Metals, 2017, 7(2): 64.
[30] THOMPSON A, MASKERY I, LEACH RK. X-ray computed tomography for additive manufacturing:areview[J].Measurement Science and Technology, 2016, 27(7):072001.
[31] 鲁媛媛, 马保飞, 刘源仁 . 时效处理对 TC4 钛合金微观组织和力学性能的影响[J]. 金属热处理, 2019, 44(7): 34-38.
